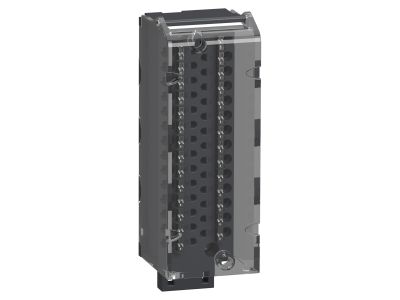

Złącze śrubowe 28 żył | BMXFTB2820 Schneider Electric

Opis i Kluczowe Cechy

Złącze śrubowe 28 żył o symbolu BMXFTB2820 to uniwersalny element łączeniowy przeznaczony do montażu w szafach sterowniczych, rozdzielnicach i szynach DIN. Dzięki 28 zaciskom śrubowym umożliwia wygodne podłączenie 28 przewodów w jednym punkcie – przekłada się to na oszczędność miejsca i większą przejrzystość okablowania. Produkt wykonany w standardzie montażu na szynie TH35 (typowa dla aparatury modułowej).

• Liczba żył: 28: pozwala na jednoczesne podłączenie aż 28 przewodów, co redukuje liczbę potrzebnych złącz i ułatwia prowadzenie instalacji.
• Zaciski śrubowe: zapewniają pewny, trwały styk elektryczny – przewody mocuje się za pomocą standardowego śrubokręta, co przyspiesza montaż i gwarantuje powtarzalność docisku.
• Montaż na szynie DIN: dedykowana konstrukcja umożliwia szybkie zatrzaśnięcie na szynie TH35 – typowa dla systemów automatyki i rozdzielnic.
• Kompaktowa obudowa: mimo dużej liczby zacisków złącze zachowuje niewielkie wymiary, co pozwala na gęste upakowanie w szafie sterowniczej.
• Oznaczenie serii BMX: symbol wskazuje na kompatybilność z systemem Modicon BMX (Schneider Electric) – ułatwia dobór w projektach automatyki.

Zgodność z Normami

Złącze śrubowe BMXFTB2820 spełnia wymagania odpowiednich norm europejskich i posiada oznakowanie CE. Producent deklaruje zgodność z obowiązującymi przepisami bezpieczeństwa dla aparatury łączeniowej montowanej w szafach sterowniczych. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Złącze przeznaczone jest do bezpiecznego i uporządkowanego łączenia przewodów w układach sterowania, sygnalizacji oraz dystrybucji sygnałów. Sprawdza się w następujących scenariuszach:

• Podłączenie wielu czujników i elementów wykonawczych w szafie sterowniczej – jeden punkt przyłączeniowy zamiast wielu listew zaciskowych.
• Dystrybucja sygnałów sterujących do styczników, przekaźników, PLC – ułatwia okablowanie i późniejszą diagnostykę.
• Organizacja obwodów pomocniczych w rozdzielnicach – pozwala na grupowanie przewodów fazowych, neutralnych i ochronnych.
• Automatyka budynkowa i przemysłowa – idealne do łączenia magistral sterowniczych, sygnałów 0-10 V, 4-20 mA itp.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Złącze montuj na szynie TH35 (DIN) poprzez zatrzaśnięcie – w razie potrzeby użyj śrubokręta do zwolnienia zaczepu. Przekrój podłączanych przewodów dobierz zgodnie z obciążalnością prądową i dokumentacją producenta. Zaciski śrubowe dokręcaj momentem podanym w karcie katalogowej – zbyt słabe dokręcenie grozi przegrzaniem styków, zbyt silne może uszkodzić złącze. Po zamontowaniu sprawdź poprawność połączeń i brak zwarć.

FAQ

• Czy złącze jest przeznaczone do montażu na szynie DIN? Tak, standardowa konstrukcja pozwala na zatrzaśnięcie na szynie TH35. Aby uniknąć uszkodzenia, zawsze sprawdzaj kompatybilność szyny i sposób mocowania w dokumentacji producenta.
• Jaki maksymalny przekrój przewodu można podłączyć? W dostarczonych danych nie podano maksymalnego przekroju – należy kierować się informacjami na obudowie lub w karcie katalogowej. Typowo w złączach śrubowych tej wielkości stosuje się przewody 0,5–4 mm².
• Czy złącze ma oznaczenia numeracji zacisków? Większość złącz śrubowych posiada indywidualne numery lub oznaczenia ułatwiające identyfikację – sprawdź bezpośrednio na produkcie. W przypadku braku zalecamy dodatkowe etykietowanie instalacji.
