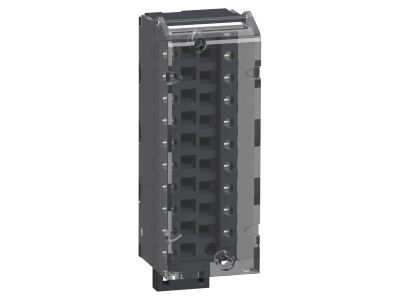

Złącze śrubowe 20 żył | BMXFTB2000 Schneider Electric

Opis i Kluczowe Cechy

Złącze śrubowe 20 żył, oznaczone symbolem BMXFTB2000, to komponent służący do bezpiecznego i pewnego łączenia przewodów w instalacjach elektrycznych. Umożliwia podłączenie do 20 przewodów w jednym punkcie, co pozwala na uporządkowane prowadzenie obwodów. Zastosowanie technologii śrubowej gwarantuje trwały kontakt elektryczny i łatwość serwisowania.

• 20 żył: Pozwala na podłączenie wielu obwodów w jednym złączu, oszczędzając miejsce w rozdzielnicy i ułatwiając identyfikację przewodów.
• Złącze śrubowe: Zapewnia pewny docisk przewodu bez konieczności stosowania specjalistycznych narzędzi – wystarczy standardowy wkrętak. Umożliwia szybkie podłączanie i odłączanie podczas konserwacji.
• Kompaktowa konstrukcja: Dzięki niewielkim wymiarom (szerokość modułu – brak danych w źródle) złącze można montować w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic.
• Uniwersalny system zacisków: Przystosowane do przewodów jedno- i wielożyłowych (zalecane stosowanie tulejek zaciskowych dla przewodów wielożyłowych).

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikację CE, co potwierdza jego zgodność z obowiązującymi standardami bezpieczeństwa w instalacjach elektrycznych. Zaleca się stosowanie zgodnie z dokumentacją producenta oraz przepisami krajowymi.

Zastosowanie

Złącze śrubowe BMXFTB2000 jest przeznaczone do stosowania w rozdzielnicach, szafach sterowniczych oraz systemach automatyki przemysłowej. Idealnie sprawdza się w miejscach, gdzie wymagane jest uporządkowane i bezpieczne łączenie wielu przewodów.

• Podłączanie czujników i siłowników w systemach sterowania PLC (np. w systemach Modicon BMX).
• Rozgałęzianie obwodów w rozdzielnicach niskiego napięcia.
• Wykorzystanie w szafach automatyki budynkowej do połączeń pomocniczych i sygnalizacyjnych.
• Montaż w obwodach sterowania maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż złącza powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Złącze przeznaczone jest do montażu na szynie TH35 (DIN) – jeśli ma zastosowanie w konkretnym systemie. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i zaleceniami producenta. Moment dokręcania śrub należy stosować zgodnie z tabelą w dokumentacji technicznej (zwykle 0,4–0,6 Nm, ale potwierdź w karcie katalogowej).

FAQ

• Czy złącze nadaje się do przewodów wielożyłowych? Tak, ale w przypadku przewodów wielożyłowych zaleca się stosowanie tulejek zaciskowych, aby zapewnić pewny kontakt i uniknąć uszkodzenia pojedynczych żył podczas dokręcania śruby.
• Jaki jest stopień ochrony IP tego złącza? Producent nie podaje stopnia ochrony. Złącze przeznaczone jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych, które zapewniają odpowiednią ochronę przed pyłem i wilgocią (np. IP20 lub wyższe w zależności od obudowy). Nie montować w środowiskach wilgotnych bez dodatkowej ochrony.
• Czy można podłączać przewody bezpośrednio, bez zdejmowania izolacji? Nie, przed podłączeniem należy zdjąć izolację z przewodu na długość odpowiednią do głębokości zacisku (zwykle 7–9 mm). Niezastosowanie się do tego może spowodować słaby kontakt i ryzyko iskrzenia.
