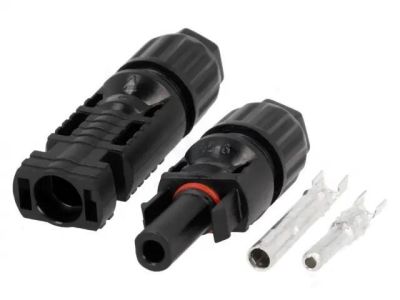

Złącze solarne MC4 męskie + żeńskie proste 2,5-4mm2 ze stykami | SOLCON4 NINIGI

Opis i Kluczowe Cechy

Zestaw profesjonalnych złączy solarnych typu MC4 (męskie i żeńskie) marki ESKA to fundament bezpiecznej i wydajnej instalacji fotowoltaicznej. Złącza zostały zaprojektowane z myślą o pracy w ekstremalnych warunkach atmosferycznych, zapewniając trwałe połączenie modułów PV z inwerterem. Przekrój znamionowy obsługiwanych przewodów wynoszący od 2,5 mm² do 4 mm² pozwala na elastyczne dopasowanie do standardowych kabli solarnych, gwarantując niską rezystancję przejścia i minimalizację strat energii. Dzięki zastosowaniu wysokiej jakości styków miedzianych cynowanych, system charakteryzuje się doskonałą przewodnością oraz odpornością na procesy utleniania, co jest kluczowe dla wieloletniej eksploatacji systemów OZE.

• Wysoki stopień ochrony IP67 zapewniający całkowitą pyłoszczelność i odporność na krótkotrwałe zanurzenie w wodzie.
• Odporność na promieniowanie UV oraz szeroki zakres temperatur pracy, co zapobiega kruszeniu izolacji.
• Mechanizm zatrzaskowy gwarantujący stabilność mechaniczną i zapobiegający przypadkowemu rozłączeniu układu.
• Kompatybilność ze standardem MC4, co ułatwia integrację z większością dostępnych na rynku modułów fotowoltaicznych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Złącza spełniają wymogi normy IEC dotyczącej osprzętu do systemów fotowoltaicznych, co potwierdza ich przydatność do profesjonalnych zastosowań komercyjnych i domowych. Materiały użyte do produkcji obudowy posiadają klasę palności zgodną z normą UL94-V0, co oznacza, że w przypadku wystąpienia łuku elektrycznego materiał jest samogasnący i nie podtrzymuje płomienia.

Zastosowanie

Złącza solarne ESKA SOLCON4 znajdują szerokie zastosowanie w sektorze energii odnawialnej. Są dedykowane do:

• Łączenia szeregowego i równoległego paneli fotowoltaicznych w farmach słonecznych.
• Wykonywania połączeń w mikroinstalacjach prosumenckich na dachach budynków mieszkalnych.
• Integracji okablowania DC z rozdzielnicami PV oraz falownikami.
• Napraw i modernizacji istniejących systemów PV, gdzie wymagana jest najwyższa niezawodność styków.

Wskazówki Montażowe

Aby zapewnić maksymalną żywotność połączenia, należy przestrzegać profesjonalnych zasad montażu. Przewód solarny o przekroju 2,5 mm² lub 4 mm² powinien zostać precyzyjnie odizolowany, a następnie zaciśnięty na styku przy użyciu dedykowanej praski do złączy MC4. Należy zwrócić uwagę na charakterystyczne kliknięcie mechanizmu blokującego, które sygnalizuje poprawne osadzenie styku w obudowie. Po skręceniu dławnicy należy upewnić się, że uszczelka ściśle przylega do izolacji kabla, co gwarantuje deklarowaną szczelność IP67. Zaleca się unikanie naprężeń mechanicznych na samym złączu poprzez stosowanie uchwytów kablowych lub opasek odpornych na UV.

FAQ

1. Czy złącza są kompatybilne z kablami o przekroju 6 mm²?
Prezentowany model SOLCON4 jest optymalizowany pod przekroje 2,5-4 mm². Do kabli 6 mm² zaleca się stosowanie złączy dedykowanych do większych przekrojów, aby zapewnić poprawną szczelność dławnicy.
2. Czy do montażu wymagane są specjalistyczne narzędzia?
Tak, dla zapewnienia bezpieczeństwa pożarowego i trwałości styku, niezbędne jest użycie praski do konektorów MC4 oraz kluczy do dokręcania dławnic.
3. Jaki jest stopień ochrony tych złączy?
Złącza posiadają stopień ochrony IP67, co czyni je w pełni odpornymi na trudne warunki pogodowe, w tym ulewne deszcze i zapylenie.
