Złącze solarne EPIC SOLAR 4 F 4 ... 6 mm² | 44428263 Lapp Kabel

Opis i Kluczowe Cechy

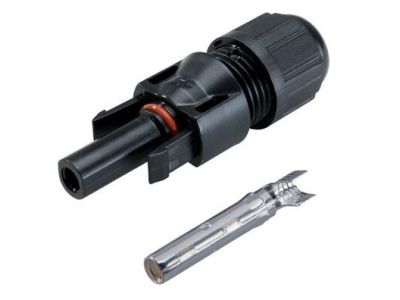

Złącze solarne EPIC SOLAR 4 F (symbol 44428263) to wysokiej jakości element dla instalacji fotowoltaicznych, zaprojektowany do bezpiecznego połączenia przewodów o przekroju 4...6 mm². Wyposażone w zacisk zagniatany, gwarantuje niską rezystancję styku i wysoką wydajność przesyłu energii. Przeznaczone do pracy w napięciu 1000 V AC/DC oraz prądzie 30 A zgodnie z normą IEC.

• Zakres przekrojów 4...6 mm²: Kompatybilne z przewodami ÖLFLEX® SOLAR i innymi typami kabli stosowanych w instalacjach fotowoltaicznych.
• Zacisk zagniatany: Zapewnia trwały i pewny montaż bezpośrednio na miejscu instalacji, eliminując ryzyko poluzowania się połączenia.
• Prąd znamionowy 30 A (IEC): Dedykowane dla wymagających instalacji solarnych, gdzie kluczowe jest zachowanie niskiej rezystancji styku.
• Napięcie 1000 V AC/DC (IEC): Odporne na wysokie napięcia występujące w systemach fotowoltaicznych, w tym w instalacjach cienkowarstwowych.
• Materiał styku – mosiądz cynowany: Gwarantuje wysoką przewodność elektryczną i odporność na korozję, co wydłuża żywotność złącza.

Zgodność z Normami

Złącze spełnia wymagania normy IEC dotyczące parametrów elektrycznych (30 A, 1000 V AC/DC) oraz materiałowych. Produkt posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo i jakość w zakresie instalacji fotowoltaicznych.

Zastosowanie

Złącze solarne EPIC SOLAR 4 F znajduje zastosowanie w kluczowych obszarach fotowoltaiki i systemów solarnych, gdzie wymagana jest wysoka niezawodność połączeń.

• Podłączenie modułów fotowoltaicznych w systemach trackingowych (np. obrotnice Słońca).
• Instalacje fotowoltaiczne – zarówno krystaliczne, jak i cienkowarstwowe.
• Łączenie przewodów w skrzynkach przyłączeniowych i rozłącznikach DC.
• Miejsca wymagające trwałego i odpornego na warunki atmosferyczne połączenia kabli solarnych.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem środków ostrożności związanych z pracami przy instalacjach wysokiego napięcia. Przed rozpoczęciem prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewód o odpowiednim przekroju (4...6 mm²) należy odpowiednio przygotować (odizolować) i zacisnąć w złączu zagniatanym, stosując się do instrukcji producenta. Po montażu zaleca się sprawdzenie rezystancji styku i szczelności połączenia.

FAQ

• Czy złącze jest kompatybilne z innymi przewodami niż ÖLFLEX® SOLAR? Tak, złącze zostało zaprojektowane do współpracy z przewodami o przekroju 4...6 mm², co obejmuje szeroką gamę kabli solarnych dostępnych na rynku.
• Jakie jest maksymalne napięcie robocze złącza? Złącze jest przystosowane do pracy przy napięciu 1000 V AC/DC zgodnie z normą IEC, co czyni je odpowiednim do większości instalacji fotowoltaicznych.
• Czy złącze wymaga dodatkowego zabezpieczenia przeciw wilgoci? Samo złącze nie zapewnia ochrony IP, dlatego w miejscach narażonych na wilgoć zaleca się stosowanie dodatkowych osłon termokurczliwych lub specjalistycznych uszczelek.
