Złącze SKINDICHT SE-M 20x1,5 o. E+D | 52108001 Lapp Kabel

Opis i Kluczowe Cechy

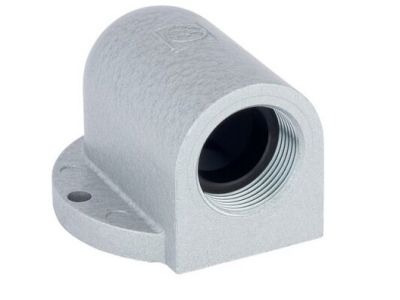

Złącze SKINDICHT SE-M 20x1,5 o. E+D (symbol 52108001) to dławnica kablowa kątowa przeznaczona do bezpiecznego wprowadzania przewodów w miejscach o ograniczonej przestrzeni. Wykonana z cynku ciśnieniowego, charakteryzuje się stabilnością i odpornością na korozję. Wbudowany o-ring umożliwia uzyskanie co najmniej stopnia ochrony IP55, co gwarantuje niezawodne uszczelnienie obudowy kątowej. Gwint metryczny M20x1,5 oraz bezhalogenowa konstrukcja (bezhalogenowy) poszerzają zakres zastosowań w instalacjach przemysłowych i budynkowych.

• Gwint M20x1,5: metryczny gwint umożliwia kompatybilność z dławnicami SKINTOP®/SKINDICHT® oraz złączkami węży SILVYN® – elastyczność konfiguracji.
• Stopień ochrony co najmniej IP55: montowany o-ring zapewnia szczelność obudowy kątowej, chroniąc wnętrze przed pyłem i strugami wody.
• Obudowa z cynku ciśnieniowego: stabilna i odporna na korozję konstrukcja wytrzymuje wysokie obciążenia mechaniczne – długa żywotność nawet w trudnych warunkach.
• Bezhalogenowy (bezhalogenowy): brak halogenków zwiększa bezpieczeństwo pożarowe, ograniczając emisję toksycznych gazów i dymu.
• Montaż kołnierza z 2–4 otworami mocującymi: prosty i odporny na obracanie montaż do zewnętrznej ściany obudowy bez gwintu – tylko jeden otwór przejściowy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących dławnic kablowych oraz posiada certyfikację CE. Ze względu na zastosowanie bezhalogenowych materiałów jest zgodny z wymogami bezpieczeństwa pożarowego. Stopień ochrony IP55 potwierdza skuteczność uszczelnienia zgodnie z normą IEC 60529 (ogólna zasada klasyfikacji). Dokładne numery norm można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Dławnica kablowa kątowa SKINDICHT SE-M znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne, kątowe wprowadzenie kabla w ograniczonej przestrzeni. Dzięki wytrzymałej obudowie i prostemu montażowi kołnierzowemu sprawdza się w instalacjach przemysłowych i budynkowych.

• Mocowanie do zewnętrznej ściany obudowy bez gwintu – idealne miejsce, gdzie dostępny jest tylko jeden otwór przejściowy.
• Stosowanie z metrycznymi dławnicami kablowymi SKINTOP®/SKINDICHT® oraz złączkami węży SILVYN® – uniwersalność w systemach prowadzenia kabli.
• Miejsca o wysokich obciążeniach mechanicznych – odporna konstrukcja z cynku ciśnieniowego wytrzymuje wibracje i udary.
• Instalacje wymagające ochrony przed pyłem i wilgocią (IP55) – na zewnątrz budynków, w halach produkcyjnych, na maszynach.

Wskazówki Montażowe

Montaż dławnicy kablowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dławnicę należy mocować do zewnętrznej ściany obudowy za pomocą kołnierza z 2–4 otworami (wykorzystaj dostarczone uszczelki i o-ring). Przekrój i rodzaj kabla dobieraj zgodnie z obowiązującymi normami oraz danymi technicznymi. Moment dokręcania śrub mocujących – stosuj się do zaleceń producenta (dokumentacja techniczna). Upewnij się, że o-ring jest prawidłowo osadzony, aby zachować deklarowany stopień ochrony IP55.

FAQ

• Czy dławnica jest wyposażona w fabryczną uszczelkę (o-ring)? Tak, montowany o-ring jest integralną częścią produktu i zapewnia stopień ochrony co najmniej IP55.
• Jaki jest stopień ochrony IP? Zastosowany o-ring umożliwia uzyskanie co najmniej IP55 – chroni przed pyłem i strugami wody. Dla zachowania szczelności montaż musi być wykonany zgodnie z instrukcją.
• Czy można ją stosować z dławnicami innych producentów? Produkt jest przeznaczony do współpracy z metrycznymi dławnicami SKINTOP®/SKINDICHT® oraz złączkami węży SILVYN®. W przypadku innych systemów zalecamy weryfikację kompatybilności gwintu M20x1,5 i warunków montażu.
