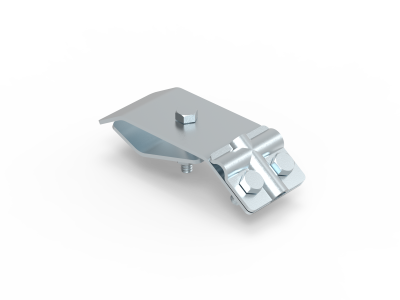

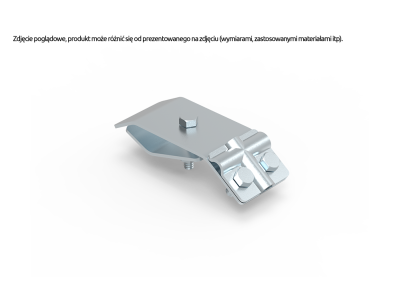

Złącze rynnowe skręcane, 3.1/S OC | 90300201 Elko-Bis

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Elko-Bis
Kod
1020457
EAN
5907676744861
Kod Producenta
90300201
Złącze rynnowe skręcane, 3.1/S OC

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 3.1/S OC

Opis i Kluczowe Cechy

Złącze rynnowe skręcane 3.1/S OC marki Elko-Bis to profesjonalny element osprzętu odgromowego, zaprojektowany z myślą o trwałym i bezpiecznym mocowaniu drutu odgromowego bezpośrednio do krawędzi rynny dachowej. Produkt charakteryzuje się wysoką jakością wykonania ze stali ocynkowanej ogniowo (OC), co gwarantuje wieloletnią odporność na korozję oraz niekorzystne warunki atmosferyczne, takie jak wilgoć czy zmienne temperatury. Kluczową cechą wersji skręcanej jest jej uniwersalność – specjalna konstrukcja zacisku pozwala na prowadzenie przewodu odprowadzającego nie tylko prostopadle, ale również wzdłuż rynny, co znacząco ułatwia estetyczne i techniczne dopasowanie instalacji do architektury obiektu.

  • Materiał: Stal ocynkowana ogniowo zapewniająca doskonałą ochronę antykorozyjną.
  • Konstrukcja skręcana: Umożliwia pewny docisk i stabilność mechaniczną połączenia.
  • Wszechstronność: Możliwość prowadzenia drutu w różnych kierunkach względem rynny.
  • Trwałość: Odporność na uszkodzenia mechaniczne i procesy utleniania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej. Złącze spełnia wymagania normy PN-EN 62561, która określa standardy dla elementów połączeniowych stosowanych w urządzeniach piorunochronnych (LPSC). Dzięki procesowi cynkowania ogniowego, powłoka ochronna jest zgodna z normą PN-EN ISO 1461, co przekłada się na wysoką trwałość powłoki cynkowej i bezpieczeństwo eksploatacji w środowiskach o różnej klasie korozyjności.

Zastosowanie

Złącze rynnowe 3.1/S OC znajduje szerokie zastosowanie w profesjonalnych systemach odgromowych budynków mieszkalnych, przemysłowych oraz użyteczności publicznej. Jest niezbędnym elementem w miejscach, gdzie konieczne jest pewne połączenie przewodu odprowadzającego z systemem rynnowym bez konieczności wiercenia otworów, co mogłoby naruszyć szczelność rynien. Dzięki możliwości prowadzenia drutu wzdłuż rynny, instalatorzy mogą precyzyjnie wytyczyć trasę instalacji odgromowej, minimalizując ryzyko jej uszkodzenia i poprawiając estetykę wykończenia dachu.

Wskazówki Montażowe

Montaż złącza rynnowego Elko-Bis jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia pełnej ochrony. Poniżej znajdują się kluczowe wskazówki:

  • Przygotowanie krawędzi: Przed montażem należy upewnić się, że krawędź rynny jest wolna od zanieczyszczeń, które mogłyby wpłynąć na kontakt elektryczny.
  • Pozycjonowanie: Należy osadzić złącze na wywinięciu rynny, a następnie wprowadzić drut odgromowy w odpowiednie gniazdo zaciskowe.
  • Moment dokręcania: Śruby zaciskowe należy dokręcić z odpowiednią siłą, aby zapewnić trwałość mechaniczną i niską rezystancję przejścia, unikając jednocześnie deformacji rynny.
  • Kontrola okresowa: Zaleca się sprawdzenie stabilności połączenia podczas rutynowych przeglądów instalacji odgromowej.

FAQ

  • Czy złącze pasuje do każdego rodzaju rynny? Złącze 3.1/S OC jest zaprojektowane jako uniwersalne i pasuje do większości standardowych rynien metalowych z wywinięciem.
  • Czy stal ocynkowana ogniowo wymaga dodatkowego malowania? Nie, ocynk ogniowy stanowi kompletną ochronę antykorozyjną, jednak w celach estetycznych złącze można pomalować farbami dedykowanymi do powierzchni ocynkowanych.
  • Czy można stosować to złącze z drutem aluminiowym? Tak, stal ocynkowana ogniowo wykazuje dobrą kompatybilność elektrochemiczną, jednak zawsze należy zweryfikować lokalne wytyczne projektowe dotyczące łączenia różnych materiałów w instalacjach odgromowych.
  • Producent Elko-Bis
  • Wymiary 0.04m x 0.028m x 0.108m
Uchwyt przewodu odgromowego
  • Rodzaj mocowania przewodu Uchwyt skręcany/śrubowy
  • Materiał uchwytu Cynk / stal galwanizowana
  • Rodzaj montażu uchwytu Rura rynnowa
  • Materiał górnej części obejmy Inne
  • Materiał części dolnej Inne
  • Do przewodów okrągłych o średnicy 8 - 10 mm
  • Do przewodów płaskich o szerokości 0 - 0 mm
  • Materiał elementu nośnego Inne
  • Rozmiar gwintu metrycznego 6
  • Zakres mocowania rury 0 - 250 mm
  • Odstęp od ściany 75 - 250 mm
  • Wysokość konstrukcyjna uchwytu przewodu 103 mm
  • Odpowiednie do zastosowań Ex Nie
