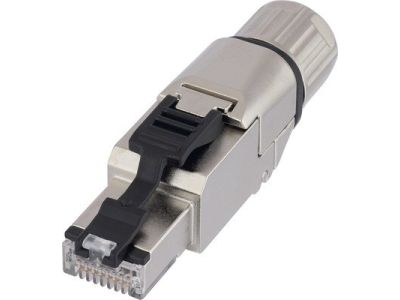

Złącze RJ45 kat.6A EPIC DATA ED-IE-AX-6A-B-20-FC | 21700601 Lapp Kabel

Opis i Kluczowe Cechy

Złącze RJ45 kat.6A EPIC DATA ED-IE-AX-6A-B-20-FC (21700601) to wtyczka prosta (180°) przeznaczona do sieci Ethernet, w tym 10GBase-T, PROFINET, EtherCAT oraz Ethernet/IP. Wykonana w obudowie metalowej z odlewem cynkowym zapewnia stabilność mechaniczną, a technologia przesuwu izolacji ułatwia szybkie i niezawodne podłączenie przewodów. Produkt obsługuje kodowanie barwne zgodne z T568A/T568B oraz PROFINET, co minimalizuje ryzyko błędów montażowych.

• Kategoria 6A (Cat.6A): Obsługa transmisji danych do 10 Gb/s – gwarancja wydajności w wymagających aplikacjach sieciowych.
• Technologia przesuwu izolacji: Szybkie i bezbłędne podłączenie przewodów bez konieczności zdejmowania izolacji – oszczędność czasu podczas instalacji.
• Obudowa metalowa z odlewem cynkowego: Wysoka trwałość mechaniczna i odporność na zakłócenia EMI – niezawodność w środowisku przemysłowym.
• Kodowanie barwne według T568A/T568B i PROFINET: Oznaczone kolorystyki ułatwiające identyfikację żył – redukcja pomyłek montażowych.
• Certyfikat UL: Zgodność z wymaganiami rynku północnoamerykańskiego – możliwość stosowania w projektach eksportowych.

Zgodność z Normami

Złącze EPIC DATA ED-IE-AX-6A-B-20-FC jest zgodne ze standardem Ethernet do 10GBase-T oraz spełnia wymagania kategorii 6A wg TIA/EIA. Posiada certyfikat UL (numer w dokumentacji technicznej), co potwierdza jego bezpieczeństwo i zgodność z normami obowiązującymi w Ameryce Północnej. Produkt jest również przystosowany do kodowania barwnego T568A/T568B i PROFINET, zgodnie z wymaganiami tych standardów.

Zastosowanie

Złącze RJ45 kat.6A sprawdza się w aplikacjach wymagających niezawodnej transmisji danych z prędkością do 10 Gb/s. Dzięki kompatybilności z wieloma protokołami przemysłowymi znajduje zastosowanie w:

• Sieciach Ethernet 10GBase-T w szafach rozdzielczych i punktach dystrybucyjnych.
• Instalacjach automatyki przemysłowej wykorzystujących PROFINET, EtherCAT i Ethernet/IP.
• Podłączaniu urządzeń w systemach sterowania maszynami i liniami produkcyjnymi.
• Tworzeniu połączeń w aplikacjach wymagających odporności na zakłócenia elektromagnetycznych (EMI) dzięki metalowej obudowie.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami, zgodnie z dokumentacją producenta. Przed przystąpieniem do prac należy odłączyć zasilanie urządzeń sieciowych. Do zaciskania przewodów używać dedykowanego narzędzia do złączy RJ45 kat.6A. Dopuszczalny przekrój przewodów oraz długość zdejmowanej izolacji znajdują się w karcie katalogowej. Po zaciśnięciu sprawdzić ciągłość i poprawność okablowania testerem sieciowym.

FAQ

• Czy złącze obsługuje podświetlenie lub sygnalizację LED? Nie – produkt nie jest wyposażony w diody LED ani opcję podświetlenia. Jest to pasywne złącze transmisyjne.
• Jaki jest stopień ochrony (IP) tego złącza? W dostarczonych danych nie podano stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Czy złącze jest przeznaczone do pracy w sieciach PROFINET? Tak – produkt posiada wariant kodowania barwnego PROFINET i jest kompatybilny z przewodami 2-parowymi stosowanymi w PROFINET, co potwierdza dokumentacja.
