Złącze RJ45 kat.6A EPIC DATA ED-IE-AX-6A-A-20-FD-FC | 21700615 Lapp Kabel

Opis i Kluczowe Cechy

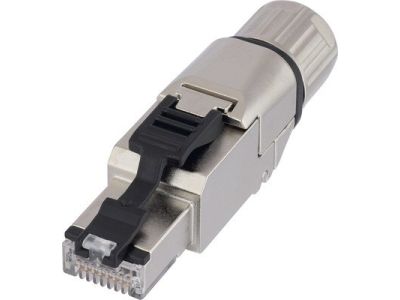

Złącze RJ45 kat.6A EPIC DATA ED-IE-AX-6A-A-20-FD-FC (symbol 21700615) to wysokiej jakości wtyczka kątowa (180°) zaprojektowana do zastosowań przemysłowych i sieciowych. Zgodne z normami T568A i T568B, umożliwiają szybkie i niezawodne podłączenie kabli kategorii 6A. Wyposażone w kodowanie kolorowe PROFINET/EIA-TIA, minimalizujące ryzyko błędów montażowych. Certyfikat UL potwierdza zgodność z wymaganiami rynku północnoamerykańskiego.

• Kategoria 6A: Zapewnia transmisję danych do 10GBase-T, odpowiednie dla zaawansowanych sieci Ethernet.
• Wtyczka kątowa 180°: Umożliwia cztery różne wyjścia kablowe, ułatwiając organizację okablowania w trudno dostępnych miejscach.
• Kodowanie kolorowe T568A/T568B: Standaryzacja okablowania zgodnie z normami EIA/TIA, kompatybilne z PROFINET.
• Technologia usuwania izolacji: Ułatwia montaż, redukując czas i ryzyko uszkodzenia żył.
• Obudowa metalowa z odlewem cynkowym: Gwarantuje stabilność mechaniczną i ochronę przed uszkodzeniami.
• Certyfikat UL: Potwierdza zgodność z normami bezpieczeństwa dla rynku północnoamerykańskiego.

Zgodność z Normami

Złącze spełnia wymagania normy TIA/EIA-568-C.2 dla kategorii 6A oraz posiada certyfikat UL, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt oznaczone symbolem CE, co świadczy o zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Złącze RJ45 kat.6A przeznaczone jest do budowy i modernizacji sieci Ethernet, szczególnie w środowiskach przemysłowych i biurowych wymagających wysokiej przepustowości.

• Podłączanie urządzeń sieciowych w przemysłowych instalacjach Ethernet/IP i EtherCAT.
• Budowa sieci komputerowych w centrach danych i serwerowniach.
• Montaż w szafach krosowniczych i rozdzielczych, gdzie wymagana jest wysoka jakość połączeń.
• Stosowanie w systemach automatyki przemysłowej wymagających niezawodnej transmisji danych.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające oraz upewnić się, że średnica żył kabla mieści się w zakresie dopuszczalnym dla złącza. Podczas montażu należy postępować zgodnie z instrukcją producenta, stosując technologię usuwania izolacji i zachowując właściwe kodowanie kolorowe (T568A lub T568B). Po zakończeniu montażu zaleca się przeprowadzenie testu ciągłości połączeń i parametrów transmisyjnych.

FAQ

• Czy złącze jest kompatybilne z kablami 2-parowymi? Tak, złącze wyposażone jest w kodowanie kolorowe zgodne ze standardem PROFINET, co umożliwia stosowanie z kablami 2-parowymi.
• Jakie narzędzie jest wymagane do montażu? Do montażu złącza zalecane jest użycie specjalistycznego narzędzia do ściągania izolacji oraz zaciskarki do RJ45. Dokładny typ narzędzia zależy od specyfikacji kabla.
• Czy złącze nadaje się do stosowania na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Złącze przeznaczone jest do stosowania w suchych i chronionych przed wilgocią środowiskach wewnętrznych.
