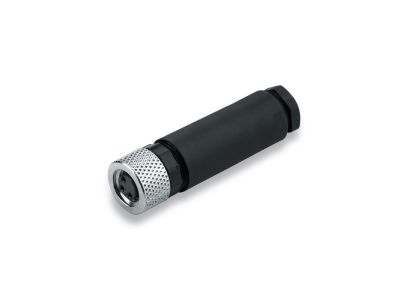

Złącze przemysłowe żeńskie, SAIB-M8-3P, proste, IP67 | 1803870000 Weidmuller

Opis i Kluczowe Cechy

Złącze przemysłowe żeńskie SAIB-M8-3P (symbol 1803870000) to kompaktowy komponent do szybkiego i niezawodnego łączenia przewodów w automatyce przemysłowej. Dzięki gwintowi M8 i stopniowi ochrony IP67 sprawdza się w środowiskach narażonych na wilgoć i pył. Posiada 3 bieguny i prostą obudowę, co ułatwia integrację w ciasnych przestrzeniach szaf sterowniczych i na maszynach.

• Gwint M8: Kompaktowy rozmiar umożliwia montaż w ograniczonych przestrzeniach, typowych dla czujników i aktuatorów polowych.
• 3 bieguny (3P): Umożliwia przesyłanie sygnałów sterujących lub napięcia zasilania w konfiguracjach trójprzewodowych.
• Stopień ochrony IP67: Pyłoszczelność i odporność na tymczasowe zanurzenie w wodzie – gwarancja niezawodności w trudnych warunkach przemysłowych.
• Wersja żeńska, prosta: Łatwe łączenie z wtykami męskimi M8, intuicyjna obsługa i wielokrotne użytkowanie bez utraty jakości połączenia.
• Solidna konstrukcja obudowy: Kompaktowa i wytrzymała, przeznaczona do częstego łączenia w aplikacjach automatyki.

Zgodność z Normami

Złącze SAIB-M8-3P spełnia ogólne wymagania norm europejskich dla złączy przemysłowych i posiada oznakowanie CE. Stopień ochrony IP67 odpowiada klasyfikacji wg międzynarodowej normy IEC 60529, co potwierdza odporność na wnikanie pyłu i wody. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złącze żeńskie SAIB-M8-3P jest dedykowane do nowoczesnych systemów automatyki przemysłowej, gdzie wymagane jest szybkie i niezawodne łączenie urządzeń polowych z modułami sterującymi.

• Podłączanie czujników (indukcyjnych, pojemnościowych, optycznych) w liniach produkcyjnych i maszynach.
• Łączenie siłowników, zaworów pneumatycznych i hydraulicznych w szafach sterowniczych.
• Przesyłanie sygnałów sterujących oraz zasilania do aktuatorów w trudno dostępnych miejscach.
• W systemach komunikacji przemysłowej (np. IO-Link) jako złącze pomiędzy czujnikiem a modułem wejść/wyjść.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Złącze montuje się poprzez wciśnięcie wtyku męskiego M8 do gniazda żeńskiego aż do wyraźnego zaskoczenia – upewnij się, że połączenie jest pewne. Moment dokręcania gwintu M8 należy stosować zgodnie z wytycznymi producenta. Przekrój przewodów dopasuj do obciążenia prądowego zgodnie z dokumentacją techniczną.

FAQ

• Jaki stopień ochrony ma to złącze? Złącze SAIB-M8-3P posiada stopień ochrony IP67, co oznacza pyłoszczelność oraz ochronę przed chwilowym zanurzeniem w wodzie (do 1 m głębokości przez maksymalnie 30 minut).
• Ile pinów (biegunów) występuje w tym modelu? Model posiada 3 bieguny (3P), przeznaczone do przesyłania sygnałów lub napięcia w konfiguracji trójprzewodowej.
• Czy złącze jest proste czy kątowe? Złącze SAIB-M8-3P jest wykonane w wersji prostej (kąt 0°), co ułatwia prowadzenie przewodów w linii prostej – idealne do ciasnych przestrzeni montażowych.
