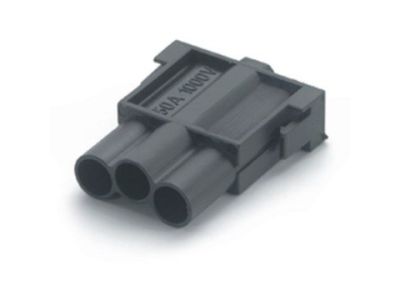

Złącze przemysłowe MCS 3 CM-HV MALE MODULE (1000V 50A) | 10399800 Lapp Kabel

Opis i Kluczowe Cechy

Złącze przemysłowe MCS 3 CM-HV MALE MODULE (symbol 10399800) to modułowy element systemu MC przeznaczony do budowy indywidualnych złączy w instalacjach przemysłowych. Zaprojektowane z myślą o wysokich napięciach (1000V AC/DC) i prądach do 50A, posiada trzy styki z możliwością współpracy z dedykowanymi gniazdami. Zaciski zagniatane zapewniają niezawodne połączenie mechaniczne i elektryczne przewodów o przekroju od 1,5 mm² do 10 mm².

• Napięcie 1000V AC/DC: Możliwość stosowania w instalacjach niskiego i średniego napięcia z zachowaniem pełnej izolacyjności i bezpieczeństwa.
• Prąd 50A: Wysoka obciążalność prądowa – idealne do zasilania maszyn przemysłowych i systemów sterowania.
• 3 styki: Uniwersalna liczba styków pozwala na elastyczne komponowanie złączy w zależności od potrzeb aplikacji.
• Zaciski zagniatane: Zapewniają trwałe, wolne od luzów połączenie z przewodem, minimalizując ryzyko zwarć i awarii.
• Przekrój 1,5–10 mm²: Kompatybilność z szerokim zakresem kabli i przewodów stosowanych w instalacjach przemysłowych.

Zgodność z Normami

Złącze spełnia wymagania normy IEC dla napięć 1000V AC/DC oraz prądów 50A. Produkt posiada odpowiednie certyfikacje potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa w zakresie złączy przemysłowych.

Zastosowanie

Modułowe złącze MCS 3 CM-HV MALE MODULE dedykowane jest do stosowania w wymagających środowiskach przemysłowych, gdzie kluczowa jest niezawodność i wysoka obciążalność prądowa.

• Budowa instalacji przemysłowych – elastyczne projektowanie złączy zgodnie z indywidualnymi potrzebami.
• Maszyny drukarskie – niezawodne zasilanie i sygnalizacja w systemach wysokiego napięcia.
• Systemy sterowania – precyzyjne połączenia w układach automatyki i napędów.
• Urządzenia elektryczne o podwyższonych parametrach – stosowanie w aplikacjach wymagających napięcia 1000V i prądu 50A.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Zaciski zagniatane wymagają użycia odpowiedniego narzędzia do zagniatania – należy zachować zalecany moment siłowy wg dokumentacji producenta. Po zamontowaniu przewodu należy sprawdzić stabilność połączenia mechanicznego i brak luzów. Złącze należy zainstalować w osłonie chroniącej przed kurzem i wilgocią, zgodnie z klasyfikacją IP urządzenia docelowego.

FAQ

• Czy złącze może być stosowane w instalacjach 230V? Tak, złącze zaprojektowane do 1000V AC/DC może być stosowane również w typowych instalacjach 230V, zapewniając większy margines bezpieczeństwa.
• Jakie gniazdo jest wymagane do współpracy z tym złączem? Złącze współpracuje z dedykowanymi gniazdami systemu MC – wymagane jest 1 gniazdo na każdy moduł.
• Czy złącze nadaje się do montażu na szynie DIN? Tak, system MC modułów pozwala na montaż na standardowych szynach DIN, ułatwiając integrację z aparaturą modułową.
