Złącze przelotowe 4xM6 Fi 16, 7.2 R OC | 90710201 Elko-Bis

Alternatywny kod produktu: 7.2 R OC

Opis i Kluczowe Cechy

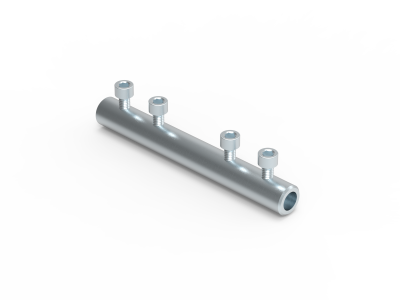

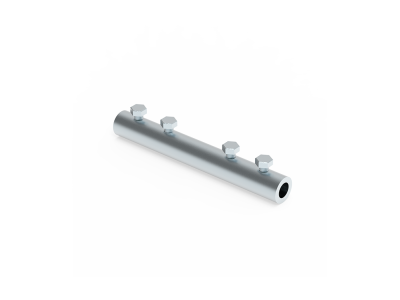

Złącze przelotowe o symbolu 90710201 to czterootworowe złącze gwintowane M6 o średnicy 16 mm, przeznaczone do wykonywania połączeń drut-drut oraz łączenia masztów. Sprawdza się w instalacjach odgromowych i uziemiających.

• 4 otwory gwintowane M6: Umożliwiają podłączenie do czterech przewodów lub elementów konstrukcyjnych, zapewniając niezawodne połączenie mechaniczne i elektryczne.
• Średnica 16 mm (Fi 16): Odpowiada standardowej średnicy masztów odgromowych, co ułatwia ich montaż i łączenie.
• Przeznaczone do połączeń drut-drut: Idealne do wykonywania połączeń w instalacjach uziemiających i wyrównawczych.
• Uniwersalne zastosowanie: Służy zarówno do łączenia przewodów, jak i masztów, co czyni je wszechstronnym elementem instalacji odgromowej.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Złącze przelotowe 90710201 znajduje zastosowanie w następujących scenariuszach:

• Łączenie masztów odgromowych w instalacjach ochrony odgromowej.
• Wykonywanie połączeń drut-drut w instalacjach uziemiających i wyrównawczych.
• Tworzenie punktów łączeniowych w systemach połączeń wyrównawczych budynków.
• Stosowanie w konstrukcjach stalowych wymagających solidnych połączeń gwintowanych M6.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Złącze montuje się na odpowiednich elementach konstrukcyjnych, dokręcając śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. Zaleca się stosowanie pasty antykorozyjnej w przypadku instalacji zewnętrznych.

FAQ

• Do czego służy złącze przelotowe 90710201? Służy do wykonywania połączeń drut-drut oraz łączenia masztów, np. w instalacjach odgromowych i uziemiających.
• Ile otworów gwintowanych posiada złącze? Posiada cztery otwory M6, umożliwiające podłączenie do czterech przewodów lub elementów stalowych.
• Jaka jest średnica zewnętrzna złącza? Średnica wynosi 16 mm (Fi 16), co pozwala na łączenie masztów o tej średnicy.
