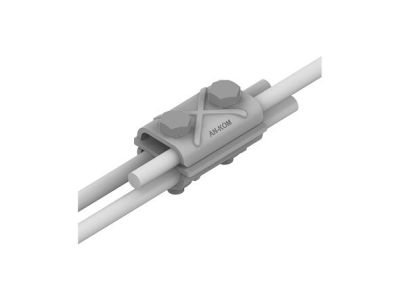

Złącze przelotowe 2 śrubowe 2xM8 /OG/ | A191024 An-kom

Opis i Kluczowe Cechy

Złącze przelotowe 2-śrubowe 2xM8 /OG/ marki AN-KOM to profesjonalny element osprzętu odgromowego, zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń w systemach ochrony zewnętrznej. Produkt charakteryzuje się solidną konstrukcją opartą na dwóch śrubach o gwincie metrycznym M8, co pozwala na uzyskanie optymalnej siły docisku przewodów. Wykorzystanie technologii ogniowego cynkowania (OG) zapewnia wyjątkową odporność na korozję oraz czynniki atmosferyczne, co jest kluczowe dla zachowania ciągłości elektrycznej w wieloletniej eksploatacji. Precyzyjne wykonanie korpusu złącza eliminuje ryzyko powstawania łuków elektrycznych w punktach styku, co bezpośrednio przekłada się na bezpieczeństwo całego obiektu.

• Podwójny system śrubowy: Zastosowanie dwóch śrub M8 gwarantuje stabilność mechaniczną i zapobiega poluzowaniu się przewodów pod wpływem drgań lub zmian temperatury.
• Powłoka cynkowana ogniowo: Gruba warstwa cynku chroni stal przed utlenianiem, co jest niezbędne w trudnych warunkach zewnętrznych.
• Wysoka przewodność: Konstrukcja złącza minimalizuje rezystancję przejścia, co jest kluczowe podczas odprowadzania prądów piorunowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej. Złącze spełnia wymagania normy PN-EN 62561, która określa standardy dla elementów urządzeń piorunochronnych (LPSC). Dzięki temu projektanci i instalatorzy mają pewność, że element ten wytrzyma obciążenia termiczne i mechaniczne występujące podczas przepływu prądu piorunowego. Każda partia produkcyjna przechodzi kontrolę jakości, co potwierdza przydatność złącza do stosowania w profesjonalnych instalacjach przemysłowych i budownictwie mieszkaniowym.

Zastosowanie

Złącze przelotowe 2xM8 znajduje szerokie zastosowanie w budowie instalacji odgromowych jako element łączący przewody odprowadzające oraz zwody. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń przelotowych drutu odgromowego o różnych średnicach.
• Łączenia elementów instalacji na dachach płaskich i skośnych.
• Tworzenia połączeń w systemach uziemiających, gdzie wymagana jest wysoka odporność mechaniczna.
• Zastosowań w budownictwie przemysłowym, magazynowym oraz w infrastrukturze energetycznej.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Przed montażem należy upewnić się, że drut lub bednarka są czyste i wolne od zanieczyszczeń ograniczających przewodność.
• Moment dokręcania: Śruby M8 należy dokręcać z odpowiednią siłą, używając klucza dynamometrycznego lub płaskiego, aby zapewnić trwały styk bez deformacji gwintu.
• Rozmieszczenie: Złącza powinny być rozmieszczone zgodnie z projektem instalacji odgromowej, z zachowaniem odpowiednich odstępów separujących.
• Konserwacja: Zaleca się okresowy przegląd połączeń śrubowych (raz na rok lub po wystąpieniu wyładowania atmosferycznego) w celu weryfikacji ich stanu technicznego.

FAQ

• Czy złącze można stosować z drutem aluminiowym? Tak, jednak należy pamiętać o zastosowaniu odpowiednich podkładek bimetalicznych lub past stykowych, jeśli zachodzi ryzyko korozji elektrochemicznej na styku różnych metali.
• Jaka jest trwałość powłoki OG? Cynkowanie ogniowe zapewnia ochronę antykorozyjną na kilkadziesiąt lat w typowych warunkach środowiskowych (kategoria korozyjności C3).
• Czy śruby M8 są dołączone do zestawu? Tak, złącze jest dostarczane jako kompletny element montażowy wraz z dwiema śrubami dociskowymi.
