Złącze "PRO EasyF" IEC fi9,5mm męskie kątowe ekranowane class A+ | 413210 Televes

Opis i Kluczowe Cechy

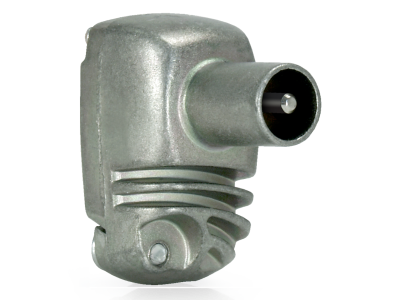

Złącze PRO EasyF IEC męskie kątowe o średnicy 9,5 mm to zaawansowane rozwiązanie od renomowanego producenta Televes, zaprojektowane z myślą o najbardziej wymagających instalacjach telewizyjnych i multimedialnych. Kluczowym wyróżnikiem tego produktu jest innowacyjny system montażu EasyF, który eliminuje potrzebę stosowania specjalistycznych narzędzi do zaciskania, jednocześnie gwarantując trwałe i pewne połączenie mechaniczne oraz elektryczne. Dzięki ekranowaniu w standardzie Class A+, złącze oferuje wyjątkowo wysoką skuteczność tłumienia zakłóceń elektromagnetycznych, co jest krytyczne w dobie wszechobecnych sygnałów LTE/5G. Konstrukcja kątowa pozwala na estetyczną i bezpieczną instalację w miejscach o ograniczonej przestrzeni, takich jak gniazda za telewizorami montowanymi blisko ściany.

• System EasyF: Szybki i niezawodny montaż poprzez dokręcenie jednej śruby, co znacząco skraca czas pracy instalatora.
• Ekranowanie Klasy A+: Zapewnia maksymalną integralność sygnału i ochronę przed interferencjami zewnętrznymi.
• Wysoka jakość wykonania: Złącze wykonane z odlewu (Zamak), co gwarantuje trwałość i doskonałe parametry ekranowania.
• Kompaktowa budowa: Kątowa konstrukcja ułatwia organizację okablowania w ciasnych przestrzeniach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej (EMC). Złącze spełnia wymagania klasy A+ (Class A+), co oznacza, że skuteczność ekranowania przewyższa standardowe wymagania rynkowe, minimalizując ryzyko przenikania zakłóceń do wnętrza instalacji. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych dla środowiska.

Zastosowanie

Złącze Televes 413210 znajduje szerokie zastosowanie w profesjonalnych systemach dystrybucji sygnałów RTV i SAT. Jest idealnym wyborem do zakończenia przewodów koncentrycznych doprowadzających sygnał do odbiorników telewizyjnych, tunerów DVB-T2/S2 oraz gniazd abonenckich. Dzięki wysokiej klasie ekranowania, jest szczególnie polecane w budownictwie wielorodzinnym oraz w instalacjach narażonych na silne promieniowanie radiowe (bliskość nadajników GSM/LTE). Profesjonalni instalatorzy wykorzystują je wszędzie tam, gdzie liczy się niezawodność i szybkość wdrożenia systemu.

Wskazówki Montażowe

Montaż złącza PRO EasyF jest intuicyjny, jednak wymaga zachowania precyzji dla uzyskania najlepszych parametrów:

• Należy zdjąć izolację zewnętrzną przewodu koncentrycznego na długości około 15 mm.
• Odsłonić oplot i wywinąć go na izolację zewnętrzną lub pozostawić zgodnie z instrukcją systemu EasyF.
• Skrócić żyłę miedzianą (rdzeń) do odpowiedniej długości, aby pasowała do zacisku wewnętrznego.
• Wsunąć przygotowany przewód do złącza, upewniając się, że żyła centralna trafiła w dedykowane miejsce.
• Dokręcić śrubę dociskową, która jednocześnie unieruchamia przewód i zapewnia kontakt elektryczny z ekranem.
• Sprawdzić stabilność połączenia poprzez delikatne pociągnięcie za kabel.

FAQ

Czy do montażu złącza EasyF potrzebuję zaciskarki?
Nie, system EasyF został zaprojektowany tak, aby do poprawnego montażu wystarczył standardowy śrubokręt. Eliminuje to konieczność posiadania drogich narzędzi kompresyjnych.

Co oznacza klasa ekranowania A+?
Klasa A+ oznacza, że złącze posiada bardzo wysoką efektywność ekranowania (zazwyczaj powyżej 95 dB w szerokim zakresie częstotliwości), co skutecznie chroni sygnał przed zakłóceniami zewnętrznymi, takimi jak sygnały telefonii komórkowej.

Czy złącze pasuje do każdego kabla koncentrycznego?
Złącze jest zoptymalizowane pod kątem standardowych przewodów o średnicy zewnętrznej zbliżonej do 7 mm, co pokrywa większość profesjonalnych kabli instalacyjnych stosowanych w branży.
