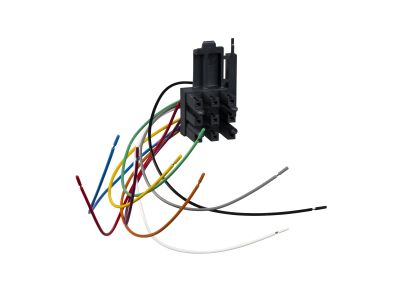

Złącze pomocnicze 9-przewodowe złącze część ruchoma do wył dla Compact NSX100/160/250 Compact NSX | LV429274 Schneider Electric

Opis i Kluczowe Cechy

Złącze pomocnicze 9-przewodowe o numerze katalogowym LV429274 to wysokiej klasy komponent systemowy opracowany przez firmę Schneider Electric, dedykowany do zaawansowanych systemów rozdziału energii. Jest to część ruchoma zestawu konektorów, która umożliwia precyzyjne i bezpieczne wyprowadzenie sygnałów sterujących oraz sygnalizacyjnych z wyłączników kompaktowych serii Compact NSX. Złącze zostało zaprojektowane z myślą o pracy w trudnych warunkach przemysłowych, oferując pełną kompatybilność z aparatami o prądach znamionowych od 100A do 630A.

• Wieloprzewodowa konstrukcja: Wyposażenie w 9 żył pozwala na jednoczesną obsługę wielu funkcji pomocniczych, takich jak styki pomocnicze (OF), styki alarmowe (SD) czy wyzwalacze wzrostowe i podnapięciowe.
• Mobilność i serwisowalność: Jako część ruchoma, złącze ułatwia szybkie odłączenie obwodów pomocniczych podczas prac konserwacyjnych lub wymiany aparatu bez konieczności demontażu całego okablowania sterowniczego.
• Wysoka jakość styków: Zastosowane materiały przewodzące gwarantują niską rezystancję przejścia, co przekłada się na niezawodność przesyłanych sygnałów w systemach automatyki budynkowej i przemysłowej.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy bezpieczeństwa i jakości charakterystyczne dla osprzętu elektroinstalacyjnego marki Schneider Electric. Jest w pełni zgodny z normami dotyczącymi aparatury niskiego napięcia, co potwierdza jego przydatność do stosowania w profesjonalnych rozdzielnicach elektrycznych. Złącze jest integralnym elementem ekosystemu Compact NSX, co gwarantuje zachowanie parametrów izolacyjnych i wytrzymałościowych całego zestawu rozdzielczego zgodnie z normą IEC 60947-2.

Zastosowanie

Złącze LV429274 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest zaawansowana diagnostyka i zdalne sterowanie wyłącznikami. Jest dedykowane do współpracy z gamami:

• Compact NSX: Modele NSX100, NSX160, NSX250, NSX400 oraz NSX630.
• Compact NSX DC: Wersje przeznaczone do prądu stałego, co czyni je uniwersalnym rozwiązaniem w systemach fotowoltaicznych i przemysłowych sieciach DC.
• Systemy automatyki: Idealne do integracji wyłączników z systemami BMS (Building Management System) oraz sterownikami PLC.

Wskazówki Montażowe

Instalacja złącza powinna być przeprowadzona przez wykwalifikowany personel zgodnie z dokumentacją techniczną producenta. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Prawidłowe osadzenie: Należy upewnić się, że część ruchoma złącza jest stabilnie zatrzaśnięta w gnieździe wyłącznika, co zapobiega przypadkowemu rozłączeniu pod wpływem drgań.
• Prowadzenie przewodów: Przewody pomocnicze powinny być ułożone w sposób uniemożliwiający ich przycięcie przez mechanizm wyłącznika lub drzwi rozdzielnicy.
• Identyfikacja żył: Zaleca się stosowanie oznaczników na każdej z 9 żył, aby ułatwić późniejszą diagnostykę i uniknąć błędów w krosowaniu sygnałów.

FAQ

• Czy złącze pasuje do starszych modeli Compact NS? Złącze LV429274 jest zoptymalizowane pod kątem nowszej generacji Compact NSX oraz NSX DC. W przypadku starszych serii należy zweryfikować kompatybilność w katalogu technicznym Schneider Electric.
• Ile żył posiada to złącze? Jest to złącze 9-przewodowe, co pozwala na obsługę rozbudowanych konfiguracji styków pomocniczych i wyzwalaczy.
• Czy złącze jest wymagane do pracy wyłącznika? Nie, wyłącznik może pracować bez złącza pomocniczego, jednak jest ono niezbędne, jeśli chcemy korzystać z funkcji zdalnego sterowania lub monitorowania stanu aparatu.
