Złącze pomocnicze 9-przewodowe obwodów wtórnych stałe + ruchome dla Compact NSX100/160/250/400/630 | LV429272 Schneider Electric

Opis i Kluczowe Cechy

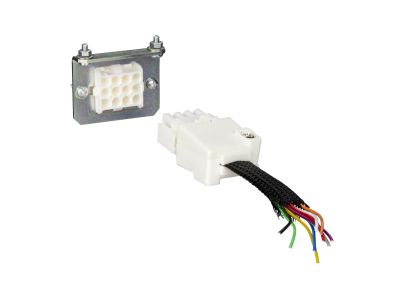

Złącze pomocnicze 9‑przewodowe (symbol LV429272) firmy Schneider Electricder Electric to akcesorium przeznaczone do wyłączników Compact NSX100/160/250/400/630 w wersjach AC i DC. Umożliwia uporządkowane i szybkie podłączenie obwodów wtórnych – sygnalizacji, sterowania czy odczytów stanu – bez konieczności indywidualnego okablowania każdego styku. Zestaw składa się z części stałej i ruchomej, co ułatwia serwis i wymianę modułów.

• 9 przewodów (9‑żyłowe): umożliwia kompleksowe okablowanie aż dziewięciu obwodów pomocniczych w jednym złączu – oszczędność miejsca w rozdzielnicy i skrócenie czasu montażu.
• Część stała + część ruchoma: szybkie rozłączanie połączeń podczas konserwacji lub modernizacji instalacji bez ryzyka uszkodzenia przewodów.
• Zgodność z gamą Compact NSX (100–630 A): uniwersalne zastosowanie w rozdzielnicach głównych i podrozdzielniach zarówno w systemach prądu przemiennego, jak i stałego (NSX DC).
• Oryginalne akcesorium Schneider Electricder Electric: gwarancja kompatybilności mechanicznej i elektrycznej oraz dostępu do wsparcia technicznego producenta.
• Przeznaczenie do obwodów wtórnych: bezpieczne wyprowadzenie sygnałów takich jak styki pomocnicze, sygnalizacja zadziałania czy sterowanie zdalne.

Zgodność z Normami

Akcesorium przeznaczone jest do wyłączników Compact NSX, które spełniają wymagania odpowiednich norm europejskich (IEC/EN). Samo złącze zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi standardami jakości i bezpieczeństwa, posiada certyfikat CE. Ze względu na specyfikę aplikacji zaleca się stosowanie wyłącznie w rozdzielnicach o stopniu ochrony co najmniej IP20 (typowy dla aparatury modułowej).

Zastosowanie

Złącze pomocnicze LV429272 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest uporządkowane wyprowadzenie sygnałów obwodów wtórnych z wyłącznika Compact NSX. Idealnie sprawdza się w nowych instalacjach oraz modernizacjach istniejących rozdzielnic.

• Okablowanie styków pomocniczych i sygnalizacyjnych w rozdzielnicach głównych i podrozdzielniach.
• Podłączenie obwodów sterujących do sterowników PLC, przekaźników czy styczników.
• Realizacja zdalnego monitorowania stanu wyłącznika (sygnalizacja zadziałania, pozycja załącz/wyłącz).
• Systemy automatyki budynkowej i przemysłowej wymagające wielu sygnałów pomocniczych przy ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż oraz demontaż złącza mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość instalacji elektrycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania obwodów głównych i pomocniczych. Złącze montuje się bezpośrednio do wyłącznika Compact NSX zgodnie z dokumentacją techniczną producenta – nie jest wymagana dodatkowa szyna TH35. Przekrój przewodów oraz moment dokręcania należy dobrać na podstawie instrukcji dołączonej do wyłącznika oraz obowiązujących norm. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń.

FAQ

• Czy złącze jest kompatybilne z wyłącznikami Compact NSX DC? Tak, produkt jest zgodny zarówno z serią Compact NSX AC, jak i Compact NSX DC (zgodnie z deklaracją producenta). Należy jednak upewnić się, że konkretny model wyłącznika posiada gniazdo na złącze pomocnicze.
• Ile przewodów można podłączyć za pomocą tego złącza? Złącze umożliwia podłączenie 9 przewodów (9‑żyłowe). Każdy przewód jest dedykowany do jednego obwodu wtórnego (np. styk pomocniczy NO/NC, sygnalizacja zadziałania).
• Czy złącze jest odporne na wilgoć lub pył? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic o stopniu ochrony co najmniej IP20. Nie posiada dodatkowej uszczelki ani atestu wodoszczelności – nie należy stosować go w środowiskach o podwyższonej wilgotności bez dodatkowej obudowy.
