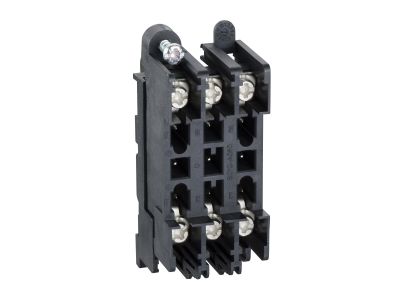

Złącze pomocnicze 9-przewodowe część stała do podstawy wtykowej dla Compact NSX100/160/250/400/630 | LV429273 Schneider Electric

Opis i Kluczowe Cechy

Złącze pomocnicze 9-przewodowe (część stała) o numerze katalogowym LV429273 to zaawansowany komponent systemowy opracowany przez firmę Schneider Electric, dedykowany do integracji z podstawami wtykowymi wyłączników serii Compact NSX. Produkt ten stanowi kluczowy element infrastruktury sterowniczej, umożliwiając precyzyjne i bezpieczne wyprowadzenie sygnałów pomocniczych z aparatów zabezpieczających. Zestaw konektorów został zaprojektowany z myślą o pracy w wymagających środowiskach przemysłowych, gdzie niezawodność styków ma bezpośredni wpływ na ciągłość procesów technologicznych.

• Wieloprzewodowa konstrukcja: Wyposażenie w 9 żył pozwala na jednoczesną obsługę wielu funkcji, takich jak sygnalizacja stanu styków (OF), wyzwolenia (SD) czy błędu doziemnego (SDE).
• Kompatybilność systemowa: Pełna integracja z gamą Compact NSX oraz Compact NSX DC w zakresie prądowym od 100A do 630A.
• Trwałość mechaniczna: Wykorzystanie wysokiej jakości materiałów izolacyjnych gwarantuje odporność na starzenie termiczne oraz stabilność parametrów elektrycznych w długim okresie eksploatacji.
• Optymalizacja okablowania: Prefabrykowane złącze znacząco skraca czas montażu w rozdzielnicy i eliminuje ryzyko błędów połączeniowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, które są standardem dla osprzętu Schneider Electric. Złącze jest w pełni kompatybilne z normami dotyczącymi aparatury niskiego napięcia, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach elektroenergetycznych. Konstrukcja wspiera zachowanie stopnia ochrony oraz parametrów izolacyjnych deklarowanych dla wyłączników serii Compact NSX, zapewniając bezpieczną separację obwodów pomocniczych od obwodów głównych.

Zastosowanie

Złącze LV429273 znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii oraz automatyki budynkowej i przemysłowej. Jest niezbędne wszędzie tam, gdzie wyłączniki Compact NSX są montowane w wersji wtykowej (plug-in). Główne obszary wykorzystania to:

• Systemy zdalnego nadzoru: Przesyłanie informacji o statusie wyłącznika do sterowników PLC lub systemów SCADA.
• Układy blokad elektrycznych: Realizacja logicznych powiązań między różnymi aparatami w rozdzielnicy.
• Centra danych i obiekty infrastrukturalne: Gdzie wymagana jest szybka wymiana aparatu bez konieczności żmudnego odłączania przewodów sterowniczych.
• Przemysł ciężki: Praca w układach zasilania maszyn wymagających precyzyjnej diagnostyki zadziałań zabezpieczeń.

Wskazówki Montażowe

Instalacja złącza powinna być przeprowadzona przez wykwalifikowany personel zgodnie z dokumentacją techniczną producenta. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Część stałą złącza należy precyzyjnie osadzić w gnieździe podstawy wtykowej, upewniając się, że mechanizmy zatrzaskowe zadziałały poprawnie.
• Prowadzenie przewodów: Żyły pomocnicze powinny być ułożone w sposób zapobiegający ich naprężeniom oraz ocieraniu o ostre krawędzie elementów konstrukcyjnych rozdzielnicy.
• Weryfikacja połączeń: Po zakończeniu montażu zaleca się wykonanie testu ciągłości obwodów pomocniczych przed podaniem napięcia głównego.
• Czystość: Należy dbać o czystość powierzchni stykowych, aby uniknąć wzrostu rezystancji przejścia, co jest kluczowe przy sygnałach niskoprądowych.

FAQ

1. Czy złącze LV429273 pasuje do wszystkich modeli Compact NSX?
Tak, złącze jest kompatybilne z całą gamą Compact NSX oraz NSX DC w rozmiarach od 100 do 630, pod warunkiem stosowania ich w wersji wtykowej z odpowiednią podstawą.

2. Ile przewodów obsługuje to złącze?
Jest to złącze 9-przewodowe, co pozwala na obsługę do trzech standardowych styków pomocniczych lub kombinacji styków i wyzwalaczy napięciowych.

3. Czy produkt zawiera część ruchomą montowaną na wyłączniku?
Opisywany produkt LV429273 to część stała montowana w podstawie. Do pełnego zestawu wymagana jest odpowiednia część ruchoma zainstalowana na samym wyłączniku.
