Złącze PIN3, 3x16mm2 80A, MAD3016E21 | MAD3016E21 Morek

Opis i Kluczowe Cechy

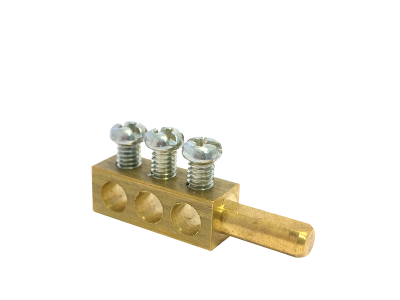

Złącze PIN3 3x16mm² 80A (symbol MAD3016E21) to kompaktowe rozwiązanie przeznaczone do tworzenia dodatkowych punktów przyłączeniowych w wyjściu neutralnym wyłączników RCD. Pozwala na wyeliminowanie konieczności stosowania oddzielnej listwy neutralnej, oszczędzając miejsce w szafie rozdzielczej. Zaprojektowane z myślą o przewodach o przekroju 3x16 mm², charakteryzuje się niską rezystancją połączenia i wysoką obciążalnością prądową.

• Przekrój 3x16mm² przy prądzie 80A: Zapewnia pewne połączenie dla obwodów o wysokim obciążeniu, bez ryzyka przegrzewania się złącza.
• Kompaktowa budowa: Umożliwia montaż w ograniczonej przestrzeni szafy rozdzielczej, gdzie każdy milimetr ma znaczenie.
• Bezpośrednie podłączenie do wyłącznika RCD: Eliminuje potrzebę stosowania dodatkowej listwy neutralnej, upraszczając okablowanie i redukując koszty instalacji.
• Wysoka niezawodność połączenia: Solidna konstrukcja z mosiądzu gwarantuje długotrwałą stabilność elektryczną i mechaniczną.
• Kompatybilność z listwami Morek: Może być stosowane z adapterami BB111, BB147 i BB142-10 (odpowiednie adaptery należy dobrać zgodnie z dokumentacją techniczną).

Zgodność z Normami

Złącze spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych. Zostało zaprojektowane zgodnie z dyrektywami niskonapięciowymi (LVD) i posiada oznaczenie CE.

Zastosowanie

Złącze PIN3 3x16mm² 80A znajduje zastosowanie w instalacjach elektrycznych wymagających dodatkowych punktów neutralnych, szczególnie tam, gdzie przestrzeń w szafie rozdzielczej jest ograniczona.

• Wyłączniki RCD z wyjściem neutralnym – tworzenie dodatkowych punktów przyłączeniowych bez konieczności montowania listwy neutralnej.
• Małe i średnie szafy rozdzielcze – optymalizacja układu połączeń i redukcja zajętości miejsca.
• Instalacje przemysłowe i budowlane – elastyczne rozwiązanie dla obwodów o wysokim obciążeniu prądowym.
• Modernizacje instalacji – uproszczenie okablowania w istniejących układach rozdzielczych.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że przewód jest odpowiednio przygotowany (odizolowany na wymaganej długości) i dobrany do złącza. Złącze należy dokręcić z odpowiednim momentem siły, zgodnie z zaleceniami producenta – unikać niedokręcenia lub przeładowania. Przewody powinny być wprowadzane w kierunku zgodnym z oznaczeniem na złączu. Po zakończeniu montażu należy przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność połączeń.

FAQ

• Czy złącze jest kompatybilne z innymi listwami zaciskowymi? Tak, złącze PIN3 3x16mm² 80A (MAD3016E21) jest kompatybilne z adapterami Morek BB111, BB147 i BB142-10. Odpowiedni adapter należy dobrać w zależności od konkretnego modelu listwy neutralnej.
• Jaki jest maksymalny prąd pracy złącza? Złącze jest zaprojektowane do pracy ciągłej przy prądzie 80A, co pozwala na zastosowanie w obwodach o wysokim obciążeniu.
• Czy złącze wymaga stosowania specjalnych narzędzi do montażu? Do prawidłowego montażu złącza zaleca się użycie klucza dynamometrycznego w celu zapewnienia odpowiedniego momentu dokręcenia. Narzędzie to gwarantuje powtarzalność i niezawodność połączenia.
