Opis i Kluczowe Cechy

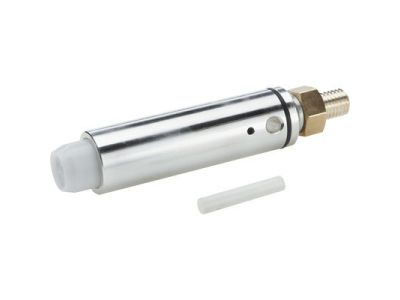

Złącze okrągłe EPIC POWERLOCK QS 120 (symbol 44420237) to styk męski M12 przeznaczony do współpracy z tulejkowymi końcówkami kablowymi. Zaprojektowane do obudów Powerlock D6 S, obsługuje przewody o przekrojach od 50 mm² do 120 mm². Dostępne w dwóch wariantach montażowych: śrubowym (max 400A) i zagniatanym (max 660A), co pozwala dobrać optymalne rozwiązanie dla różnych wymagań instalacyjnych.

• Styk męski M12 z gwintem: Umożliwia szybkie i pewne połączenie z tulejkowymi końcówkami kablowymi bez specjalistycznych narzędzi.
• Przekrój 50–120 mm²: Obsługa grubych przewodów – idealne rozwiązanie do zasilania ruchomego, awaryjnego i trójfazowego.
• Max 400A (wersja śrubowa) / 660A (wersja zagniatana): Wysoka obciążalność prądowa – odpowiednie do zasilania silników elektrycznych i urządzeń chłodniczych.
• Stabilne połączenie: Styk zagniatany zapewnia odporność na wibracje, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych.
• Kołek blokujący: Zapewnia pewne mocowanie styku w obudowie pulpitu gniazda, eliminując ryzyko wysunięcia się podczas pracy.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich i posiada oznakowanie CE. Przeznaczone do stosowania w instalacjach zgodnych z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Złącze okrągłe EPIC POWERLOCK QS 120 znajduje zastosowanie w instalacjach wymagających pewnego, odpornego na obciążenia mechaniczne połączenia kabli o dużych przekrojach.

• Zasilanie ruchome i stacjonarne – podłączanie generatorów, systemów magazynowania energii lub awaryjnych źródeł zasilania.
• Instalacje trójfazowe i prądu stałego – niezawodne połączenia w rozdzielniach i panelach sterowniczych.
• Zasilanie silników elektrycznych i urządzeń chłodniczych – wysoka obciążalność prądowa gwarantuje stabilną pracę.
• Wyposażenie maszyn przemysłowych – odporność na wibracje i drgania zapewnia długotrwałą niezawodność.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Styk należy wkręcić w odpowiednią obudowę (Powerlock D6 S), upewniając się, że kołek blokujący zablokował styk w gnieździe. Dla przewodów o przekroju poniżej 50 mm² należy zastosować redukcję średnicy. W przypadku wersji zagniatanej, przewód należy odpowiednio przygotować (zagniatanie zaleca się przeprowadzać przy użyciu dedykowanego narzędzia). Po montażu należy przeprowadzić test szczelności i wytrzymałości mechanicznej połączenia.

FAQ

• Jakiego typu końcówki kablowe współpracują ze stykiem QS 120? Styk przeznaczony jest do współpracy z tulejkowymi końcówkami kablowymi o odpowiednim rozmiarze dopasowanym do przekroju przewodu (50–120 mm²).
• Czy złącze nadaje się do instalacji zewnętrznych? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach lub pod osłoną chroniącą przed wilgocią.
• Jaka jest różnica między wersją śrubową a zagniataną? Wersja śrubowa (max 400A) jest łatwiejsza w montażu i wymaga jedynie klucza, natomiast wersja zagniatana (max 660A) oferuje wyższą obciążalność prądową i lepszą odporność na wibracje, ale wymaga użycia narzędzia do zagniatania końcówek.
