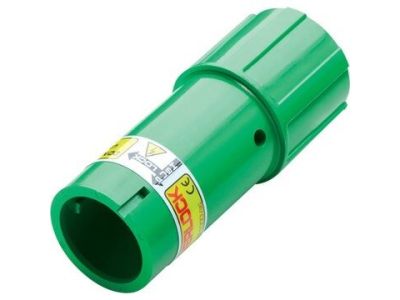

Złącze okrągłe EPIC POWERLOCK D6 S PE/GN M40 | 44420267 Lapp Kabel

Opis i Kluczowe Cechy

Złącze okrągłe EPIC POWERLOCK D6 S PE/GN M40 (symbol 44420267) to wysokiej klasy złącze kablowe przeznaczone do łączenia przewodów o przekroju 50–120 mm². Certyfikowane do stosowania na zewnątrz i w instalacjach trójfazowych, nadaje się również do prądu stałego do 400 A. Wyposażone w gwint M40, zapewnia pewne połączenie z odpowiednią dławnicą kablową. Po montażu osiąga klasę ochrony IP67.

• Zakres przekrojów 50–120 mm²: Umożliwia stosowanie ze średnimi i grubymi przewodami, zarówno w instalacjach stacjonarnych, jak i ruchomych.
• Stopień ochrony IP67: Odporność na wnikanie pyłu i wody pod ciśnieniem, idealne do zastosowań zewnętrznych i w trudnych warunkach środowiskowych.
• Zastosowanie na prąd stały i trójfazowy do 400 A: Uniwersalność w instalacjach energetycznych, zasilaniu awaryjnym i systemach magazynowania energii.
• Materiał PBT o wysokiej wytrzymałości: Zapewnia stabilność mechaniczną i odporność na działanie czynników zewnętrznych.
• Gwint M40 do dławnicy: Umożliwia szczelne wprowadzenie kabla i pełną ochronę połączenia.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich, w tym dyrektywy CE, oraz jest zgodne z normami dla żeglugi śródlądowej (DIN VDE 0100-730). Posiada certyfikację VDE, potwierdzającą wysoką jakość i bezpieczeństwo użytkowania. Osiąga klasę ochrony IP67 po montażu.

Zastosowanie

Złącze okrągłe EPIC POWERLOCK D6 S PE/GN M40 znajduje szerokie zastosowanie w instalacjach wymagających pewnego i bezpiecznego połączenia kablowego.

• Zasilanie ruchome i stacjonarne w przemyśle, budownictwie i energetyce – szczególnie przy dużych przekrojach przewodów.
• Instalacje trójfazowe i prądu stałego, w tym zasilanie awaryjne z generatorów lub systemów bateryjnych.
• Złącza silników elektrycznych i urządzeń chłodniczych wymagających stabilnego połączenia.
• Zastosowania zewnętrzne narażone na działanie czynników atmosferycznych, dzięki klasie ochrony IP67.
• Łączenie kabli w pojazdach żeglugi śródlądowej, zgodnie z wymaganiami normy DIN VDE 0100-730.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Przed montażem upewnić się, że średnica przewodu mieści się w zakresie 50–120 mm². Gwint M40 należy połączyć z odpowiednią dławnicą kablową, zapewniając szczelność wprowadzenia kabla. Po podłączeniu żył i dokręceniu styku śrubowego, zaleca się sprawdzenie klasy ochrony IP67 przez zanurzenie w wodzie lub zastosowanie testera IP. Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu.

FAQ

• Czy złącze nadaje się do instalacji zewnętrznych? Tak, dzięki klasie ochrony IP67 po montażu, złącze może być stosowane na zewnątrz i w trudnych warunkach środowiskowych.
• Jaki jest maksymalny prąd, który może przewodzić złącze? Złącze jest przystosowane do prądu stałego i trójfazowego do 400 A, co umożliwia jego stosowanie w szerokim zakresie aplikacji energetycznych.
• Czy złącze jest kompatybilne z ekranowanymi przewodami? Złącze jest przeznaczone do użytku z nieekranowanymi żyłami pojedynczymi – nie zaleca się stosowania z przewodami ekranowanymi.
