Moduł podłączeniowy cewki do styczników silnikowych, wielk. S0+S2, przyłącze od góry | 3RT2926-4RA11 Siemens

Alternatywny kod produktu: 3RT29264RA11

Opis i Kluczowe Cechy

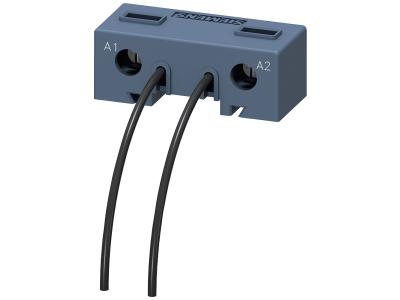

Moduł podłączeniowy cewki 3RT2926-4RA11 firmy Siemens z serii SIRIUS to praktyczne akcesorium przeznaczone do styczników silnikowych wielkości S0, S1 i S2 (modele 3RT2.2, 3RT2.3, 3RT2.4). Dzięki przyłączu śrubowemu od góry umożliwia szybkie i bezpieczne okablowanie cewki bez konieczności demontażu stycznika, co skraca czas instalacji i ułatwia serwis w rozdzielnicach. Kompaktowa konstrukcja modułu nie zwiększa znacząco gabarytów zestawu, co jest istotne przy ograniczonej przestrzeni montażowej.

• Przyłącze śrubowe od góry: Ułatwia dostęp do zacisków podczas montażu i konserwacji – przewody można podłączyć bez sięgania pod stycznik, co przyspiesza prace instalacyjne.
• Dedykowany do styczników 3RT2.2, 3RT2.3, 3RT2.4: Idealne dopasowanie mechaniczne i elektryczne, gwarantujące pewne połączenie cewki i niezawodną pracę w układach sterowania silnikami.
• System SIRIUS Siemensa: Modułowa konstrukcja pozwala na łatwą rozbudowę i wymianę akcesoriów – ten sam system co styczniki, co upraszcza logistykę i magazynowanie.
• Oszczędność miejsca w szafie sterowniczej: Montaż bezpośrednio na styczniku, bez dodatkowych uchwytów, minimalizuje zajmowaną przestrzeń na szynie TH35.
• Solidne wykonanie: Przystosowany do długotrwałej eksploatacji w warunkach przemysłowych – materiały użyte w module zapewniają odporność na wibracje i obciążenia termiczne.

Zgodność z Normami

Moduł podłączeniowy cewki 3RT2926-4RA11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Produkt przeznaczony jest do montażu w instalacjach niskiego napięcia.

Zastosowanie

Moduł znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i ergonomiczne podłączenie cewki stycznika w układach sterowania silnikami. Sprawdza się szczególnie w:

• Układach rozruchowych i przełączników gwiazda-trójkąt – ułatwia okablowanie cewek styczników głównych i pomocniczych.
• Sterowaniu silnikami w maszynach przemysłowych – szybki montaż w rozdzielnicach o ograniczonej przestrzeni.
• Modernizacji istniejących szaf sterowniczych – wymiana lub dodanie modułu bez przeróbek konstrukcji.
• Systemach automatyki budynkowej (pompy, wentylatory, przenośniki) – tam gdzie stosowane są styczniki Siemensa serii 3RT2.

Wskazówki Montażowe

Montaż modułu podłączeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Moduł mocuje się bezpośrednio na styczniku (szyna TH35/DIN nie jest wymagana, chyba że stycznik jest na niej zamontowany). Przekrój przewodów należy dobrać do prądu znamionowego cewki stycznika – dane techniczne stycznika są podstawą doboru. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (zazwyczaj 0,5–1,2 Nm dla śrub M3,5). Nie stosować nadmiernej siły, aby nie uszkodzić gwintu.

FAQ

• Czy moduł 3RT2926-4RA11 pasuje do styczników innych producentów? Nie. Moduł dedykowany jest wyłącznie do styczników Siemensa serii 3RT2.2, 3RT2.3 oraz 3RT2.4 (wielkości S0, S1, S2). Próba montażu na innym typie stycznika może skutkować brakiem kompatybilności mechanicznej i ryzykiem uszkodzenia.
• Czy moduł podłączeniowy ma wbudowane podświetlenie LED lub wskaźnik stanu? W produkcie nie przewidziano żadnych elementów sygnalizacyjnych. Jest to wyłącznie element łączeniowy – podświetlenie cewki (np. neonówka) należy zapewnić w obwodzie sterowniczym, jeśli jest wymagane.
• Jaki stopień ochrony (IP) ma moduł? Producent nie podaje odrębnego stopnia ochrony dla tego akcesorium. Po zamontowaniu na styczniku, ochrona przed pyłem i wilgocią wynika z klasy IP samej obudowy stycznika (zwykle IP20 w rozdzielnicy). Moduł należy instalować w suchym i czystym otoczeniu.
