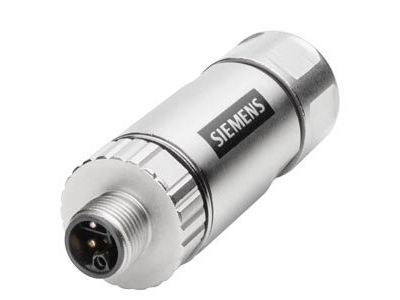

Złącze mocy M12 (L-coded) | 6GK1906-0EA00 Siemens

Opis i Kluczowe Cechy

Złącze mocy M12 (L-coded) 6GK1906-0EA00 to profesjonalne wtykowe połączenie przemysłowe zaprojektowane do montażu bezpośrednio w terenie. Wtyk wyposażony jest w męską wkładkę stykową z kodowaniem L, co zapobiega błędnemu podłączeniu. Osiowy wylot kabla (ang. *axial cable outlet*) zapewnia ergonomiczne prowadzenie przewodu i ułatwia montaż w instalacjach maszynowych oraz automatyce przemysłowej.

• Wtyk męski z kodowaniem L: Zapewnia jednoznaczne i bezbłędne połączenie, eliminując ryzyko nieprawidłowego podłączenia w krytycznych aplikacjach przemysłowych.
• Osiowy wylot kabla: Umożliwia prostolinijne prowadzenie przewodu, redukując naprężenia mechaniczne i ułatwiając organizację okablowania w maszynach.
• Przeznaczony do montażu w terenie: Wytrzymała konstrukcja pozwala na instalację w trudnych warunkach środowiskowych, w tym w obecności pyłu, wilgoci i wibracji.
• Kompatybilność z systemami SIMATIC NET: Złącze dedykowane dla rozwiązań automatyki przemysłowej, zapewniające niezawodność w sieciach przemysłowych Ethernet.
• Pakowanie pojedyncze (1szt): Idealne do prototypowania, serwisu lub małych partii instalacyjnych.

Zgodność z Normami

Złącze spełnia wymagania norm przemysłowych dla połączeń M12, w tym normy IEC 61076-2-101. Posiada certyfikację zgodności z dyrektywami Unii Europejskiej i jest oznaczone symbolem CE.

Zastosowanie

Złącze M12 (L-coded) 6GK1906-0EA00 przeznaczone jest do budowy niezawodnych połączeń w środowiskach przemysłowych, gdzie wymagana jest wysoka odporność na zakłócenia i trwałość mechaniczna.

• Sterowanie maszynami i urządzeniami przemysłowymi – połączenia w układach automatyki, napędów i sensorów.
• Sieci przemysłowe Ethernet – budowa okablowania w standardzie PROFINET lub innych sieciach bazujących na złączach M12.
• Instalacje w trudnych warunkach środowiskowych – ochrona przed pyłem, wilgocią i wibracjami w halach produkcyjnych lub magazynach.
• Serwis i modernizacja maszyn – szybkie i pewne wymiany złącz w już istniejących instalacjach.

Wskazówki Montażowe

Montaż złącza powinien zostać przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Podczas montażu należy zachować odpowiednią kolejność czynności: ściągnięcie izolacji kabla, włożenie żył do wkładki stykowej, dokręcenie złącza momentem zgodnym z dokumentacją techniczną (zazwyczaj 0,4–0,6 Nm). Złącze nie wymaga dodatkowej obudowy ochronnej, jeśli jest montowane w odpowiednio zabezpieczonym miejscu.

FAQ

• Jaki jest kodowanie złącza M12 (L-coded)? Kodowanie L oznacza, że złącze posiada wcięcie w kształcie litery „L” wokół styku nr 4, co uniemożliwia błędne podłączenie kabli z innymi kodowaniami (np. A, B, C, D).
• Czy złącze nadaje się do zastosowań zewnętrznych? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie złącza w suchych pomieszczeniach przemysłowych lub w miejscach zabezpieczonych przed bezpośrednim wpływem czynników atmosferycznych.
• Jakie przewody są kompatybilne z tym złączem? Złącze przeznaczone jest do przewodów o średnicy 6–8 mm (w zależności od typu kabla). Dokładne wymagania dotyczące przekroju żył i izolacji znajdują się w dokumentacji technicznej dostarczanej przez producenta systemu.
