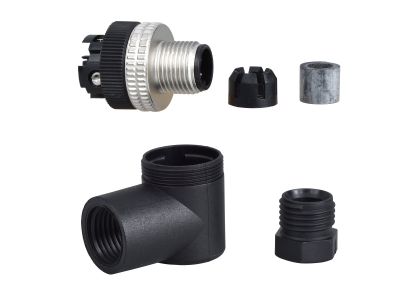

Złącze męskie M12 kątowe 4-pinowe dławica Pg7 metal | XZCC12MCM40B Telemecanique Sensors

Opis i Kluczowe Cechy

Złącze męskie M12 o konstrukcji kątowej od renomowanego producenta Telemecanique Sensors to wysokiej klasy komponent przeznaczony do profesjonalnych systemów automatyki przemysłowej. Model XZCC12MCM40B charakteryzuje się 4-pinową konfiguracją styków, co pozwala na stabilną transmisję sygnałów sterujących i zasilających. Kluczowym atutem tego rozwiązania jest metalowy kołnierz, który zapewnia znacznie wyższą odporność mechaniczną oraz trwałość w porównaniu do standardowych złączy z tworzywa sztucznego. Zastosowana dławica o rozmiarze Pg 7 umożliwia bezpieczne i szczelne wprowadzenie przewodu, gwarantując ochronę połączeń elektrycznych przed czynnikami zewnętrznymi. Urządzenie nie posiada wbudowanej lampki LED, co czyni je idealnym wyborem do aplikacji, gdzie wymagana jest prosta i niezawodna konstrukcja bez dodatkowej sygnalizacji optycznej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi złączy okrągłych stosowanych w automatyce (IEC 61076-2-101). Dzięki zachowaniu rygorystycznych norm produkcyjnych, złącze XZCC12MCM40B zapewnia pełną interoperacyjność z czujnikami, elementami wykonawczymi oraz rozdzielaczami innych producentów korzystających ze standardu M12. Metalowa obudowa wspiera zachowanie ciągłości ekranowania w systemach narażonych na zakłócenia elektromagnetyczne, co jest kluczowe dla zachowania integralności sygnałów w środowisku przemysłowym.

Zastosowanie

Złącze znajduje szerokie zastosowanie w budowie maszyn, liniach produkcyjnych oraz systemach transportu bliskiego. Kątowa budowa konektora jest szczególnie ceniona przez instalatorów w miejscach o ograniczonej przestrzeni montażowej, gdzie proste wyprowadzenie kabla mogłoby prowadzić do jego nadmiernego zgięcia lub uszkodzenia. Jest to idealne rozwiązanie do podłączania czujników indukcyjnych, pojemnościowych oraz fotoelektrycznych, a także do integracji z wyspami zaworowymi i modułami I/O montowanymi bezpośrednio na maszynie.

Wskazówki Montażowe

Podczas montażu złącza XZCC12MCM40B należy zwrócić szczególną uwagę na precyzyjne odizolowanie żył przewodu przed ich zamocowaniem w zaciskach 4-pinowych. Dławica Pg 7 musi zostać dokręcona z odpowiednim momentem, aby zapewnić właściwy stopień ochrony oraz skuteczne odciążenie kabla, co zapobiega jego wyrwaniu podczas eksploatacji. Metalowy kołnierz należy dokręcać ręcznie lub przy użyciu dedykowanego klucza dynamometrycznego do złączy M12, co gwarantuje szczelność połączenia bez ryzyka uszkodzenia gwintu.

FAQ

• Czy złącze posiada wbudowaną diodę LED? Nie, ten model jest wykonany w wersji bez sygnalizacji LED, co upraszcza konstrukcję i zwiększa jej uniwersalność w różnych obwodach napięciowych.
• Jaki jest materiał wykonania kołnierza? Kołnierz złącza wykonany jest z metalu, co zapewnia wysoką odporność na uszkodzenia mechaniczne i trudne warunki środowiskowe.
• Jaki rozmiar dławicy posiada to złącze? Złącze wyposażone jest w dławicę o rozmiarze Pg 7, dopasowaną do standardowych średnic przewodów sygnałowych.
• Czy złącze jest kątowe? Tak, konstrukcja kątowa pozwala na optymalne prowadzenie kabla w ciasnych przestrzeniach.
