Złącze LED PRO G COB 2PIN 8 mm 2-stronne | 24-0000-71 LED Labs

Opis i Kluczowe Cechy

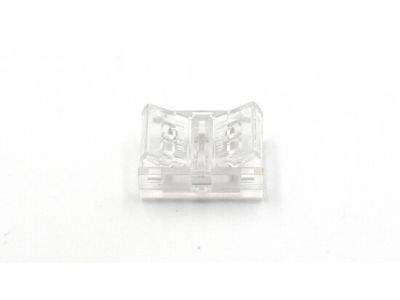

Złącze LED PRO G COB 2PIN o szerokości 8 mm to zaawansowane rozwiązanie od renomowanego producenta LED Labs, zaprojektowane z myślą o profesjonalnych instalacjach oświetleniowych. Produkt ten eliminuje konieczność czasochłonnego lutowania, co znacząco przyspiesza prace montażowe przy zachowaniu najwyższych parametrów przewodzenia. Kluczowym elementem konstrukcyjnym są innowacyjne piny przebijające laminat PCB, które gwarantują stabilne i trwałe połączenie mechaniczne oraz elektryczne typu "Click".

• Materiał wykonania: Obudowa z wysokiej jakości poliwęglanu zapewnia odporność na uszkodzenia mechaniczne, a miedziane styki gwarantują minimalną rezystancję przejścia.
• Transparentna obudowa: Przezroczysty kolor złączki sprawia, że jest ona niemal niewidoczna po zamontowaniu, co pozwala na zachowanie ciągłości linii świetlnej bez powstawania ciemnych punktów.
• Parametry elektryczne: Złącze jest przystosowane do pracy w szerokim zakresie napięć stałych 5V, 12V oraz 24V DC, przy maksymalnym natężeniu prądu wynoszącym 2A.
• Kompaktowe wymiary: Gabaryty 22x12x7 mm pozwalają na dyskretne umieszczenie złącza w większości profili aluminiowych dostępnych na rynku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Zastosowanie poliwęglanu o wysokiej klasie termicznej zapewnia bezpieczną eksploatację w systemach niskonapięciowych DC. Złącze jest w pełni kompatybilne z taśmami LED o stopniu ochrony IP20 oraz IP65, przy czym w przypadku taśm hermetycznych wymagane jest dodatkowe uszczelnienie miejsca połączenia, aby zachować deklarowaną klasę szczelności całego układu.

Zastosowanie

Złącze dedykowane jest przede wszystkim do nowoczesnych taśm typu COB (Chip on Board) o szerokości podłoża 8 mm. Dzięki swojej dwustronnej konstrukcji idealnie nadaje się do:

• Łączenia dwóch odcinków taśm LED w długie ciągi świetlne bez widocznych przerw.
• Szybkiej naprawy uszkodzonych sekcji oświetlenia w trudno dostępnych miejscach.
• Tworzenia estetycznych instalacji w meblarstwie, architekturze wnętrz oraz oświetleniu reklamowym.
• Zastosowań profesjonalnych, gdzie liczy się czas montażu i niezawodność połączenia bez użycia lutownicy.

Wskazówki Montażowe

Montaż złącza z serii PRO G jest intuicyjny, jednak wymaga zachowania precyzji dla zapewnienia optymalnego styku:

• Przygotowanie taśmy: Należy dociąć taśmę LED COB w wyznaczonym miejscu cięcia. W przypadku taśm IP65 należy delikatnie usunąć warstwę ochronną z punktów stykowych.
• Pozycjonowanie: Wsuń końce taśm do wnętrza złącza tak, aby piny przebijające znajdowały się bezpośrednio nad miedzianymi ścieżkami PCB taśmy.
• Zaciskanie: Użyj dołączonego otwieracza lub odpowiedniego narzędzia, aby docisnąć blokadę typu "Click". Piny przebiją laminat, tworząc trwałe połączenie.
• Weryfikacja: Po zamknięciu złącza należy sprawdzić stabilność połączenia poprzez delikatne pociągnięcie za taśmę oraz test elektryczny pod napięciem.

FAQ

• Czy złącze wymaga użycia specjalistycznych narzędzi? Do zestawu dołączony jest dedykowany otwieracz ułatwiający montaż i demontaż, co eliminuje potrzebę posiadania stacji lutowniczej.
• Czy złącze pasuje do taśm RGB? Nie, prezentowany model jest złączem 2-pinowym, przeznaczonym do taśm jednokolorowych (MONO).
• Czy można stosować to złącze w profilach aluminiowych? Tak, dzięki szerokości 12 mm i wysokości 7 mm, złącze mieści się w większości standardowych profili LED.
• Jak zachować szczelność IP65 przy użyciu tego złącza? Aby utrzymać stopień ochrony IP65, miejsce połączenia należy zabezpieczyć odpowiednią koszulką termokurczliwą z klejem lub silikonem neutralnym.
