Złącze LED 8 mm 2-stronne przewód z 2 zatrz. | 24-1200-02 LED Labs

Opis i Kluczowe Cechy

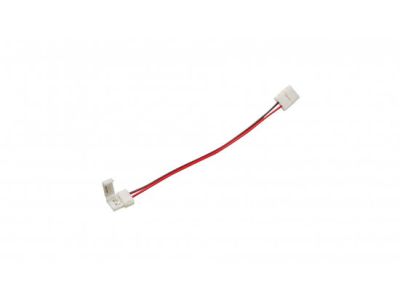

Złącze LED marki LED Labs o numerze katalogowym 24-1200-02 to profesjonalne rozwiązanie przeznaczone do szybkiego i niezawodnego łączenia jednokolorowych taśm LED o szerokości podłoża 8 mm. Produkt został zaprojektowany z myślą o eliminacji czasochłonnego procesu lutowania, co znacząco przyspiesza prace instalacyjne w systemach oświetleniowych. Wykorzystanie mechanizmu zatrzaskowego gwarantuje trwały styk elektryczny poprzez bezpośrednie dociśnięcie miedzianych punktów stykowych taśmy do pinów złącza.

• System bezlutowy: Innowacyjne zatrzaski pozwalają na wykonanie połączenia w kilka sekund bez użycia lutownicy.
• Przekrój żyły: Przewód o przekroju znamionowym 0,35 mm² zapewnia optymalną przewodność dla systemów niskonapięciowych, minimalizując spadki napięcia na odcinku 14 cm.
• Konstrukcja PCV: Korpus wykonany z wysokiej jakości polichlorku winylu (PCV) charakteryzuje się odpowiednią wytrzymałością mechaniczną i izolacyjnością elektryczną.
• Dwustronne połączenie: Konfiguracja z dwoma zatrzaskami połączonymi przewodem umożliwia elastyczne łączenie dwóch odcinków taśm pod dowolnym kątem.

Zgodność z Normami

Produkt został zaprojektowany do pracy w bezpiecznych obwodach niskonapięciowych (SELV). Złącze jest przystosowane do pracy z napięciem znamionowym nieprzekraczającym 24 V DC, co jest standardem w profesjonalnych systemach oświetlenia LED. Materiały użyte do produkcji korpusu wykazują odporność termiczną zgodną ze standardami dla komponentów elektroinstalacyjnych przeznaczonych do montażu wewnątrz budynków.

Zastosowanie

Złącze znajduje szerokie zastosowanie w zaawansowanych projektach oświetleniowych, gdzie wymagana jest precyzja i estetyka wykonania. Jest idealnym rozwiązaniem do:

• Łączenia odcinków taśm LED w narożnikach mebli, wnęk sufitowych oraz profili aluminiowych.
• Omijania przeszkód konstrukcyjnych dzięki elastycznemu przewodowi o długości ok. 14 cm.
• Szybkiego serwisowania i modernizacji istniejących instalacji oświetleniowych Mono (jednokolorowych).
• Tworzenia rozbudowanych linii świetlnych bez konieczności posiadania specjalistycznego sprzętu spawalniczego na obiekcie.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia, należy postępować zgodnie z poniższymi wytycznymi:

• Przed montażem upewnij się, że taśma LED jest docięta w wyznaczonym miejscu (na linii cięcia).
• Oczyść miedziane punkty stykowe na taśmie z ewentualnych pozostałości kleju lub powłoki ochronnej.
• Wsuń taśmę do oporu w szczelinę złącza, dbając o zachowanie poprawnej polaryzacji (+/-).
• Zaciśnij zatrzask, aż usłyszysz charakterystyczne kliknięcie, co potwierdzi zablokowanie styków.
• Unikaj nadmiernego naciągania przewodu, aby nie osłabić mechanicznego mocowania w korpusie PCV.

FAQ

• Czy złącze pasuje do taśm RGB? Nie, złącze jest dedykowane wyłącznie do taśm jednokolorowych (Mono) o szerokości 8 mm i posiada 2 żyły.
• Jakie jest maksymalne napięcie pracy? Złącze jest certyfikowane do pracy z napięciem do 24 V DC.
• Czy złącze zmieści się w profilu aluminiowym? Dzięki kompaktowym wymiarom korpusu PCV, złącze pasuje do większości standardowych profili o szerokości wewnętrznej powyżej 10 mm.
• Czy połączenie jest wodoodporne? Nie, złącze posiada stopień ochrony IP20 i jest przeznaczone do stosowania w suchych pomieszczeniach.
