Złącze krzyżowe 4-otworowe do połączeń drutu odgromowego M8/30, 1.2 OC | 90100201 Elko-Bis

Opis i Kluczowe Cechy

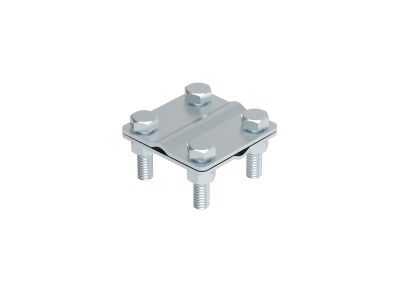

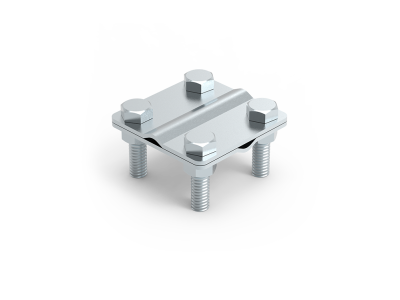

Złącze krzyżowe 4-otworowe marki Elko-Bis o numerze katalogowym 90100201 to profesjonalny element instalacji odgromowej, zaprojektowany z myślą o zapewnieniu trwałego i bezpiecznego połączenia przewodów odprowadzających. Konstrukcja złącza opiera się na dwóch solidnych płytkach dociskowych, które są skręcane za pomocą czterech śrub o gwincie metrycznym M8 i długości 30 mm. Zastosowanie czterech punktów mocowania gwarantuje równomierny rozkład siły docisku na całej powierzchni styku drutu, co przekłada się na minimalną rezystancję przejścia i wysoką przewodność elektryczną w warunkach przepływu prądu piorunowego.

• Materiał: Stal ocynkowana ogniowo (OC), co zapewnia wieloletnią odporność na korozję atmosferyczną i uszkodzenia mechaniczne.
• System mocowania: Cztery śruby M8 z nakrętkami, umożliwiające pewne zaciśnięcie drutu odgromowego w układzie krzyżowym.
• Solidność: Grubość blach wynosząca 1.2 mm (zgodnie z oznaczeniem serii) zapewnia odpowiednią sztywność konstrukcji podczas montażu i eksploatacji.
• Uniwersalność: Przystosowane do standardowych średnic drutu stosowanych w systemach ochrony odgromowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi elementów ochrony odgromowej (LPSC). Wykorzystanie stali ocynkowanej ogniowo spełnia wymagania normy PN-EN 62561, co jest kluczowe dla zapewnienia trwałości instalacji zewnętrznych narażonych na bezpośrednie działanie czynników pogodowych. Dzięki zachowaniu odpowiednich parametrów materiałowych, złącze gwarantuje bezpieczeństwo obiektu poprzez skuteczne odprowadzanie energii wyładowania do systemu uziemiającego.

Zastosowanie

Złącze krzyżowe 4-otworowe Elko-Bis znajduje szerokie zastosowanie w profesjonalnych systemach odgromowych budynków mieszkalnych, przemysłowych oraz użyteczności publicznej. Jest dedykowane do:

• Wykonywania połączeń krzyżowych drutu odgromowego na połaciach dachowych.
• Łączenia przewodów odprowadzających z przewodami uziemiającymi.
• Tworzenia siatki zwodów niskich na dachach płaskich.
• Integracji metalowych elementów dachu z systemem ochrony odgromowej.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność połączenia, należy przestrzegać poniższych zaleceń instalacyjnych:

• Przed montażem należy upewnić się, że drut odgromowy jest czysty i wolny od nalotów ograniczających przewodność.
• Druty należy ułożyć prostopadle względem siebie w wyżłobieniach złącza.
• Śruby M8 należy dokręcać naprzemiennie (metodą "na krzyż"), aby zapewnić równoległe przyleganie płytek dociskowych.
• Zaleca się stosowanie klucza dynamometrycznego, aby uniknąć zerwania gwintu przy jednoczesnym zachowaniu wymaganego momentu dokręcania dla klasy śrub M8.
• Po wykonaniu połączenia w miejscach szczególnie narażonych na agresywne środowisko, można zastosować wazelinę techniczną lub pastę przewodzącą.

FAQ

1. Czy złącze nadaje się do łączenia drutu z bednarką?
Prezentowany model jest złączem krzyżowym 4-otworowym dedykowanym głównie do połączeń drut-drut. Do łączenia drutu z bednarką zaleca się stosowanie dedykowanych złączy uniwersalnych lub odgałęźnych.

2. Jaka jest odporność korozyjna tego produktu?
Złącze jest cynkowane ogniowo, co stanowi najskuteczniejszą formę ochrony stali przed korozją w warunkach zewnętrznych, znacznie przewyższającą trwałością cynkowanie galwaniczne.

3. Czy śruby znajdują się w zestawie?
Tak, złącze jest dostarczane jako kompletny element montażowy wraz z czterema śrubami M8 i odpowiadającymi im nakrętkami.
