Złącze krzyżowe 4-otworowe 8/20 do połączeń drutu odgromowego, 1.1 OG | 90100102 Elko-Bis

Alternatywny kod produktu: 1.1 OG

Opis i Kluczowe Cechy

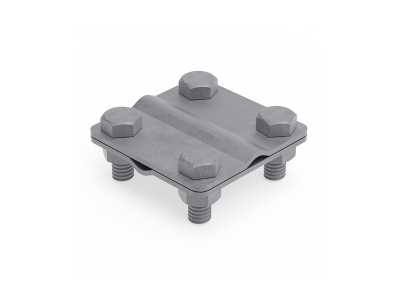

Złącze krzyżowe 4-otworowe (symbol 90100102) umożliwia krzyżowe łączenie drutu odgromowego w instalacjach piorunochronnych. Wyposażone w cztery otwory z gwintem M8 rozmieszczone w rozstawie 20 mm, zapewnia solidne i trwałe połączenie mechaniczne oraz elektryczne przewodów. Wykonanie w standardzie 1.1 OG gwarantuje odporność na warunki atmosferyczne.

• Cztery otwory M8: umożliwiają wykonanie wielu konfiguracji połączeń krzyżowych, zwiększając elastyczność montażu w sieci odgromowej.
• Rozstaw otworów 20 mm: standardowy wymiar zgodny z typowymi zaciskami i listwami odgromowymi, ułatwiający integrację z istniejącą instalacją.
• Przeznaczone do drutu odgromowego Ø8 (M8): optymalne dopasowanie do przewodów stosowanych w instalacjach piorunochronnych – niezawodne połączenie bez luzów.
• Oznaczenie 1.1 OG: specyfikacja materiałowa producenta zapewniająca trwałość w trudnych warunkach zewnętrznych.
• Zastosowanie krzyżowe: umożliwia łączenie przewodów pod kątem prostym, co jest niezbędne przy rozprowadzaniu drutu na dachach i elewacjach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami dla elementów instalacji odgromowych. Posiada oznaczenie CE i spełnia europejskie standardy bezpieczeństwa. Montaż należy wykonać zgodnie z obowiązującymi przepisami oraz projektem instalacji odgromowej.

Zastosowanie

Złącze krzyżowe 4-otworowe jest kluczowym elementem w systemach ochrony odgromowej, służącym do wykonywania niezawodnych połączeń w węzłach sieci przewodów odprowadzających.

• Łączenie krzyżowe drutów odgromowych na dachach budynków oraz w instalacjach zewnętrznych.
• Tworzenie punktów wyrównania potencjałów w układach uziemiających i połączeń wyrównawczych.
• Montaż w węzłach instalacji piorunochronnej – rozprowadzenie prądu piorunowego do kilku przewodów odprowadzających.
• Stosowanie w rozdzielnicach odgromowych oraz na listwach zaciskowych w systemach ochrony odgromowej.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac przy urządzeniach piorunochronnych. Przed rozpoczęciem prac należy bezwzględnie upewnić się, że instalacja odgromowa nie jest obciążona napięciem (w normalnych warunkach brak napięcia, ale podczas burzy może występować indukcja). Należy stosować się do dokumentacji technicznej producenta dotyczącej momentu dokręcania śrub (zalecany klucz dynamometryczny) oraz doboru odpowiedniego drutu odgromowego (średnica 8 mm, otwory M8). Złącze przeznaczone jest do montażu na szynie TH35? – nie, montaż bezpośredni jako element łączący przewody, nie wymaga szyny DIN. Wszystkie połączenia należy wykonać z zachowaniem staranności, aby zapewnić niską rezystancję przejścia i odporność mechaniczną.

FAQ

• Do jakiego drutu odgromowego pasuje to złącze? Złącze jest przeznaczone do drutu odgromowego o średnicy 8 mm (gwint M8) w rozstawie otworów 20 mm. Typowa średnica drutu stosowanego w instalacjach odgromowych to właśnie 8 mm.
• Czy złącze nadaje się do montażu na zewnątrz? Tak, wykonanie w standardzie 1.1 OG zapewnia odporność na działanie czynników atmosferycznych, takich jak wilgoć i promieniowanie UV. Przeznaczone jest do stosowania w instalacjach zewnętrznych.
• Czy można łączyć więcej niż dwa przewody? Tak, cztery otwory M8 umożliwiają podłączenie do czterech przewodów (lub wykonanie dwóch połączeń krzyżowych). Możliwe jest również łączenie wielu złączy w celu rozbudowy sieci.
