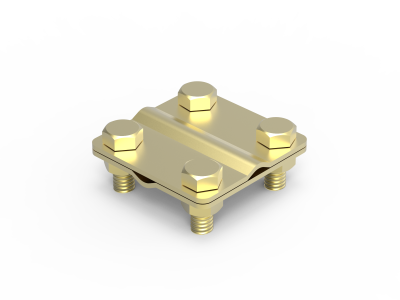

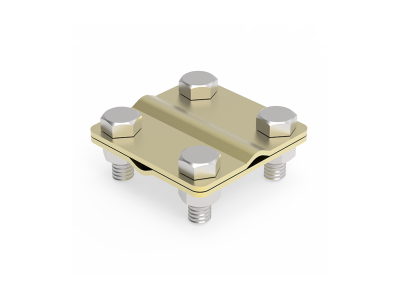

Złącze krzyżowe 4-otworowe, 1.1 MS | 90100110 Elko-Bis

Alternatywny kod produktu: 1.1 MS

Opis i Kluczowe Cechy

Złącze krzyżowe 4-otworowe 1.1 MS o symbolu 90100110 to element służący do wykonywania połączeń rozgałęźnych w szafach i rozdzielnicach elektrycznych. Cztery otwory przyłączeniowe umożliwiają elastyczne i uporządkowane prowadzenie przewodów, co ułatwia prace instalacyjne i serwisowe. Produkt przeznaczony do montażu w systemach modułowych.

• Konstrukcja krzyżowa: Umożliwia równomierne rozłożenie połączeń w dwóch kierunkach, co poprawia czytelność okablowania i ułatwia diagnostykę.
• 4 otwory przyłączeniowe: Zapewniają możliwość podłączenia czterech niezależnych przewodów lub odgałęzień w jednym punkcie, redukując liczbę potrzebnych listew.
• Oznaczenie 1.1 MS: Określa konkretny typ i wymiary złącza (szczegółowe parametry techniczne dostępne w karcie katalogowej producenta).
• Symbol 90100110: Indywidualny numer katalogowy ułatwiający identyfikację i zamawianie produktu.
• Kompatybilność z aparaturą modułową: Element współpracuje z typowymi systemami montażowymi stosowanymi w rozdzielnicach (np. szyna TH35 – zalecany montaż przez uprawnionego elektryka).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość użytkowania w instalacjach niskiego napięcia. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złącze krzyżowe 4-otworowe sprawdza się wszędzie tam, gdzie potrzebny jest punkt zbiegu lub rozgałęzienia kilku obwodów. Stosowane jest głównie w wewnętrznych instalacjach rozdzielczych.

• Tworzenie punktów rozgałęźnych w szafach sterowniczych i rozdzielnicach głównych.
• Łączenie przewodów sygnałowych i zasilających w systemach automatyki budynkowej.
• Organizacja połączeń w puszcach montażowych przyłączonych do listew zaciskowych.
• Wykorzystanie jako element pomocniczy przy budowie szyn zbiorczych lub magistrali.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Produkt należy mocować na szynie nośnej TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przyłączanych przewodów należy dobrać do spodziewanego obciążenia prądowego. Dokręcanie śrub wykonuj z zalecanym momentem – wartości podane w dokumentacji technicznej. Po montażu sprawdź poprawność połączeń i izolację.

FAQ

• Jakie parametry elektryczne ma to złącze (maksymalny prąd / napięcie)? W dostępnych danych nie podano wartości elektrycznych. Przed zastosowaniem w obwodzie wymagane jest sprawdzenie karty katalogowej producenta. Złącze powinno być używane wyłącznie w zakresie dopuszczalnym dla konkretnej instalacji.
• Czy złącze można montować na standardowej szynie DIN? Tak, konstrukcja przystosowana jest do montażu na szynie TH35 (35 mm) – zalecany sposób instalacji w rozdzielnicach modułowych.
• Z jakiego materiału wykonane jest złącze? Informacja o materiale (tworzywo/metal) nie została podana. W typowych zastosowaniach stosuje się tworzywa termoutwardzalne z metalowymi wkładkami zaciskowymi – potwierdź w dokumentacji.
