Złącze krzyżowe 3 płytki 4xM8 B do 30mm /OG/ | A191068 An-kom

Opis i Kluczowe Cechy

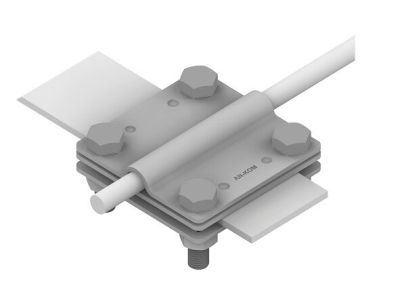

Złącze krzyżowe marki AN-KOM, model A191068, to profesjonalny element osprzętu odgromowego zaprojektowany z myślą o tworzeniu trwałych i pewnych połączeń w systemach ochrony odgromowej i uziemiającej. Konstrukcja oparta na systemie trzech płytek dociskowych pozwala na stabilne i bezpieczne krzyżowanie przewodników płaskich, takich jak bednarka o szerokości do 30 mm. Zastosowanie czterech śrub o gwincie metrycznym M8 gwarantuje równomierny rozkład siły docisku na całej powierzchni styku, co jest kluczowe dla zachowania niskiej rezystancji przejścia i zapewnienia ciągłości elektrycznej instalacji.

• Konstrukcja trójpłytkowa: Umożliwia precyzyjne prowadzenie bednarki i zapobiega jej przesuwaniu się podczas montażu.
• System 4xM8: Cztery punkty mocujące zapewniają wysoką odporność mechaniczną na siły dynamiczne występujące podczas przepływu prądu piorunowego.
• Ochrona antykorozyjna: Produkt został poddany procesowi cynkowania ogniowego (OG), co zapewnia długowieczność i odporność na trudne warunki środowiskowe oraz korozję glebową.
• Kompatybilność: Przystosowane do bednarki o maksymalnej szerokości 30 mm, co czyni je uniwersalnym rozwiązaniem w standardowych instalacjach odgromowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi elementów połączeniowych systemów ochrony odgromowej (LPSC). Spełnia wymagania normy PN-EN 62561, co potwierdza jego zdolność do bezpiecznego odprowadzania prądów udarowych. Dzięki zastosowaniu odpowiedniej grubości powłoki cynkowej, złącze charakteryzuje się wysoką odpornością na korozję, co jest niezbędne dla zachowania parametrów technicznych przez cały okres eksploatacji obiektu.

Zastosowanie

Złącze krzyżowe AN-KOM znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz mieszkaniowym. Jest idealnym rozwiązaniem do:

• Tworzenia połączeń krzyżowych bednarki w wykopach fundamentowych (uziomy sztuczne).
• Łączenia przewodów odprowadzających z przewodami uziemiającymi.
• Budowy siatki zwodów niskich na dachach płaskich.
• Wykonywania połączeń wyrównawczych wewnątrz i na zewnątrz budynków.

Wskazówki Montażowe

Dla zapewnienia optymalnej wydajności instalacji, podczas montażu należy przestrzegać następujących zasad:

• Moment dokręcania: Śruby M8 należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie zerwania gwintu. Zaleca się stosowanie klucza dynamometrycznego.
• Przygotowanie powierzchni: Przed montażem należy upewnić się, że powierzchnie stykowe bednarki są czyste i wolne od zanieczyszczeń.
• Zabezpieczenie dodatkowe: W przypadku montażu w ziemi, zaleca się zabezpieczenie złącza masą antykorozyjną lub taśmą typu Denso, aby dodatkowo chronić punkty styku przed wilgocią.
• Ułożenie bednarki: Bednarka powinna być ułożona centralnie między płytkami, aby śruby dociskowe działały symetrycznie.

FAQ

• Czy złącze nadaje się do łączenia bednarki z drutem odgromowym? Prezentowany model jest dedykowany głównie do połączeń bednarka-bednarka (do 30mm). Do łączenia z drutem zaleca się stosowanie złączy uniwersalnych lub dedykowanych uchwytów.
• Jaka jest trwałość powłoki cynkowanej ogniowo? Cynkowanie ogniowe (OG) zapewnia ochronę na kilkadziesiąt lat w typowych warunkach środowiskowych, znacznie przewyższając trwałością cynkowanie galwaniczne.
• Czy śruby są dołączone do zestawu? Tak, złącze jest dostarczane jako kompletny element montażowy wraz z czterema śrubami M8 i nakrętkami.
