Złącze kontrolne typ 3, 4xM8 AN-07A/OG/ | A191084 An-kom

Opis i Kluczowe Cechy

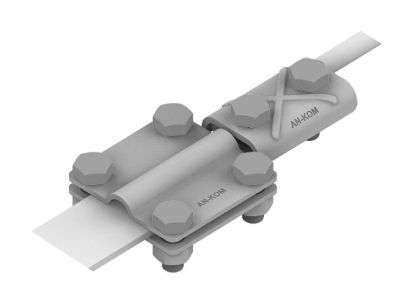

Złącze kontrolne typ 3 o oznaczeniu katalogowym AN-07A/OG/ to profesjonalny komponent instalacji odgromowej, wyprodukowany przez renomowaną firmę AN-KOM. Produkt został zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń w systemach ochrony odgromowej (LPS). Kluczowym elementem konstrukcyjnym są cztery śruby o gwincie metrycznym M8, które pozwalają na uzyskanie optymalnej siły docisku między elementami przewodzącymi. Takie rozwiązanie gwarantuje minimalną rezystancję przejścia oraz doskonałą ciągłość elektryczną, co jest niezbędne do bezpiecznego odprowadzania prądów piorunowych do ziemi. Złącze zostało poddane procesowi cynkowania ogniowego (OG), co tworzy grubą i trwałą warstwę ochronną, zabezpieczającą stal przed korozją elektrochemiczną oraz agresywnymi czynnikami atmosferycznymi przez wiele lat eksploatacji.

• Zastosowanie czterech śrub M8 zapewnia równomierny rozkład sił docisku i stabilność mechaniczną połączenia.
• Wykonanie z wysokiej jakości stali ocynkowanej ogniowo gwarantuje odporność na trudne warunki środowiskowe.
• Konstrukcja typu 3 umożliwia łatwy montaż i demontaż w celach serwisowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy PN-EN 62561-1: Elementy urządzenia piorunochronnego (LPSC) -- Część 1: Wymagania dotyczące elementów połączeniowych. Zgodność z tą normą potwierdza, że złącze przeszło wymagające testy prądowe oraz środowiskowe, co czyni je bezpiecznym wyborem dla profesjonalnych instalatorów i projektantów systemów odgromowych. Wykorzystanie certyfikowanych komponentów AN-KOM pozwala na budowę instalacji zgodnych z aktualnymi przepisami budowlanymi.

Zastosowanie

Złącze kontrolne AN-07A/OG/ jest dedykowane do tworzenia rozłączalnych połączeń w instalacjach odgromowych. Jego głównym zadaniem jest połączenie przewodu odprowadzającego (prowadzonego po elewacji budynku) z przewodem uziemiającym lub uziomem. Dzięki swojej konstrukcji, złącze to stanowi punkt pomiarowy, który umożliwia elektrykom i pomiarowcom szybkie rozpięcie obwodu w celu przeprowadzenia okresowych badań rezystancji uziemienia oraz sprawdzenia ciągłości przewodów bez konieczności niszczenia stałych elementów instalacji. Jest to rozwiązanie powszechnie stosowane w budownictwie przemysłowym, komercyjnym oraz jednorodzinnym.

Wskazówki Montażowe

Aby zapewnić długotrwałe i bezawaryjne działanie złącza, należy przestrzegać poniższych zaleceń montażowych:

• Śruby metryczne M8 należy dokręcać z odpowiednim momentem obrotowym, aby zapewnić trwały styk elektryczny, unikając jednocześnie zerwania gwintu.
• Przed montażem zaleca się oczyszczenie powierzchni styku drutu odgromowego lub bednarki z nalotów i zanieczyszczeń.
• Złącze powinno być montowane w miejscu dostępnym dla ekip technicznych, najlepiej w dedykowanych puszkach kontrolnych lub na wysokości ok. 1,5 - 1,8 m nad poziomem gruntu.
• Wskazane jest stosowanie wazeliny technicznej bezkwasowej na połączeniach śrubowych w celu dodatkowej ochrony przed wilgocią.

FAQ

• Czy złącze nadaje się do łączenia drutu z bednarką? Tak, konstrukcja złącza typ 3 pozwala na pewne połączenie drutu odgromowego z płaskownikiem (bednarką) lub dwóch odcinków drutu.
• Jaka jest trwałość powłoki ocynkowanej ogniowo? Ocynk ogniowy jest jedną z najtrwalszych metod zabezpieczania stali, oferującą ochronę antykorozyjną na poziomie kilkudziesięciu lat w typowych warunkach atmosferycznych.
• Czy śruby M8 są odporne na poluzowanie? Dzięki zastosowaniu czterech punktów mocowania, ryzyko poluzowania połączenia pod wpływem drgań jest zminimalizowane, jednak zaleca się kontrolę dokręcenia podczas corocznych przeglądów instalacji.
