Opis i Kluczowe Cechy

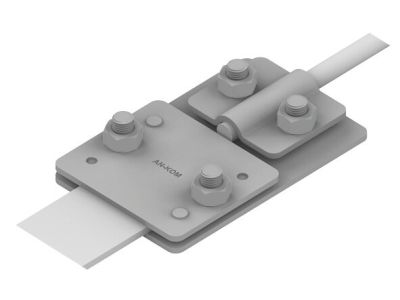

Złącze kontrolne typ 1 /OG/ od renomowanego producenta AN-KOM to kluczowy element profesjonalnej instalacji odgromowej, zaprojektowany z myślą o zapewnieniu niezawodnego połączenia elektrycznego oraz mechanicznego. Produkt został wykonany z wysokogatunkowej stali poddanej procesowi cynkowania ogniowego (OG), co gwarantuje wyjątkową odporność na czynniki atmosferyczne oraz korozję elektrochemiczną. Konstrukcja złącza opiera się na dwóch solidnych płytkach dociskowych skręcanych za pomocą czterech śrub metrycznych, co pozwala na uzyskanie optymalnego momentu dokręcania i gwarantuje stabilność styku przez wiele lat eksploatacji. Głównym zadaniem tego elementu jest umożliwienie sprawnego rozłączenia przewodu odprowadzającego od przewodu uziemiającego w celu przeprowadzenia okresowych pomiarów rezystancji uziomu, co jest niezbędne dla zachowania bezpieczeństwa obiektu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy PN-EN 62561, która określa standardy dla elementów urządzeń piorunochronnych (LPSC). Dzięki zachowaniu najwyższych standardów produkcyjnych przez firmę AN-KOM, złącze zapewnia doskonałą ciągłość elektryczną wymaganą do bezpiecznego odprowadzenia prądu piorunowego o wysokim natężeniu do ziemi, minimalizując ryzyko wystąpienia niebezpiecznych przepięć i uszkodzeń instalacji.

Zastosowanie

Złącze kontrolne typ 1 znajduje szerokie zastosowanie w systemach odgromowych budynków mieszkalnych, przemysłowych oraz obiektów użyteczności publicznej. Jest to rozwiązanie dedykowane do łączenia drutu odgromowego (przewodu odprowadzającego) z bednarką lub drutem uziemiającym. Dzięki swojej uniwersalnej budowie, pozwala na szybką konfigurację punktu pomiarowego w miejscach łatwo dostępnych dla personelu technicznego, zapewniając jednocześnie estetyczny wygląd instalacji na elewacji budynku.

Wskazówki Montażowe

• Złącze powinno być montowane w miejscu umożliwiającym swobodny dostęp do śrub w celu wykonania pomiarów kontrolnych bez konieczności demontażu innych elementów instalacji.
• Zaleca się montaż w dedykowanych puszkach kontrolnych (złączowych) lub bezpośrednio na elewacji budynku, zazwyczaj na wysokości od 1,5 do 1,8 metra nad poziomem gruntu.
• Podczas montażu należy zwrócić szczególną uwagę na odpowiednie oczyszczenie powierzchni styku przewodów z ewentualnych zanieczyszczeń, co pozwoli zminimalizować rezystancję przejścia.
• Śruby mocujące należy dokręcać równomiernie z siłą zapewniającą trwałe i sztywne połączenie, zapobiegające poluzowaniu pod wpływem drgań mechanicznych lub cyklicznych zmian temperatury.

FAQ

• Co oznacza skrót OG w nazwie produktu? Skrót OG oznacza cynkowanie ogniowe. Jest to proces zanurzeniowy, który tworzy znacznie grubszą i bardziej trwałą warstwę ochronną cynku niż cynkowanie galwaniczne, co jest kluczowe w elementach narażonych na bezpośrednie działanie deszczu i wilgoci.
• Dlaczego stosowanie złącza kontrolnego jest obowiązkowe? Złącze kontrolne umożliwia rozpięcie układu w celu zmierzenia skuteczności uziemienia. Bez tego elementu niemożliwe byłoby rzetelne sprawdzenie, czy instalacja odgromowa nadal chroni budynek zgodnie z projektem.
• Czy złącze jest odporne na trudne warunki przemysłowe? Tak, dzięki powłoce cynkowanej ogniowo, złącze AN-KOM charakteryzuje się wysoką odpornością na korozję, co pozwala na jego stosowanie w środowiskach o podwyższonej wilgotności i zanieczyszczeniu.
