Złącze kontrolne drut-drut, 6.1 OC | 90600101 Elko-Bis

Opis i Kluczowe Cechy

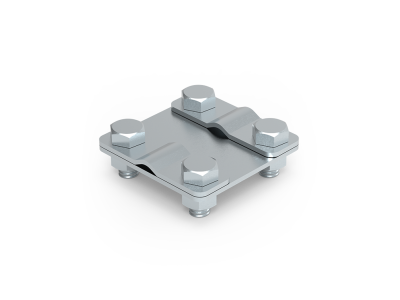

Złącze kontrolne drut-drut 6.1 OC produkcji renomowanej firmy Elko-Bis to profesjonalny element osprzętu odgromowego, zaprojektowany z myślą o tworzeniu pewnych i trwałych połączeń rozłącznych w instalacjach ochrony odgromowej. Produkt ten umożliwia wykonanie kluczowego punktu pomiarowego, niezbędnego do przeprowadzania okresowych badań rezystancji uziemień oraz ciągłości przewodów odprowadzających. Wykonanie ze stali ocynkowanej ogniowo gwarantuje wysoką odporność na korozję oraz czynniki atmosferyczne, co jest krytyczne dla zachowania parametrów elektrycznych w długofalowej eksploatacji. Solidna konstrukcja skręcana za pomocą śrub o odpowiedniej klasie wytrzymałości zapewnia optymalny docisk powierzchniowy, minimalizując rezystancję przejścia na styku przewodów.

• Materiał: Wysokiej jakości stal ocynkowana ogniowo (OC), zapewniająca długowieczność w trudnych warunkach zewnętrznych.
• Typ połączenia: Drut-drut, dedykowany do standardowych średnic drutów odgromowych stosowanych w polskim budownictwie.
• Konstrukcja: Dwuczęściowa obejma z systemem śrubowym umożliwiającym wielokrotne rozłączanie bez uszkodzenia przewodów.
• Stabilność: Wysoka odporność na prądy piorunowe, zapobiegająca degradacji złącza podczas wyładowań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi elementów ochrony odgromowej (LPSC). Spełnia wymagania normy PN-EN 62561-1, która określa wymagania dla elementów połączeniowych instalacji odgromowej. Dzięki temu projektanci i instalatorzy mają pewność, że złącze wytrzyma dynamiczne oddziaływania prądów piorunowych i zapewni bezpieczeństwo obiektu zgodnie z obowiązującymi przepisami budowlanymi i przeciwpożarowymi.

Zastosowanie

Złącze kontrolne 6.1 OC znajduje szerokie zastosowanie w profesjonalnych systemach odgromowych obiektów przemysłowych, handlowych oraz mieszkalnych. Jest to element niezbędny w miejscu połączenia przewodu odprowadzającego z przewodem uziemiającym (uproszczony punkt kontrolny). Pozwala na:

• Wykonywanie pomiarów kontrolnych rezystancji uziemienia bez konieczności przecinania przewodów.
• Łączenie drutów odgromowych w układach pionowych i poziomych.
• Tworzenie rozłącznych punktów serwisowych w rozbudowanych sieciach ekwipotencjalizacji.

Wskazówki Montażowe

Dla zapewnienia najwyższej efektywności instalacji, podczas montażu złącza kontrolnego Elko-Bis należy przestrzegać następujących zasad:

• Przygotowanie powierzchni: Przed skręceniem należy oczyścić druty odgromowe z nalotów i zanieczyszczeń w miejscu styku.
• Moment dokręcania: Śruby należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie zerwania gwintu (zalecane użycie klucza dynamometrycznego).
• Zabezpieczenie: Po wykonaniu połączenia i przeprowadzeniu pomiarów, zaleca się zabezpieczenie styku wazeliną techniczną lub dedykowanym preparatem antykorozyjnym, co dodatkowo wydłuży żywotność elementu.
• Lokalizacja: Złącze powinno być zamontowane w miejscu dostępnym dla ekip serwisowych, zazwyczaj w puszce kontrolnej lub na elewacji budynku na wysokości ok. 1,5 - 1,8 m.

FAQ

1. Czy złącze 6.1 OC nadaje się do łączenia drutu z bednarką?
Prezentowany model jest dedykowany do połączeń typu drut-drut. Do łączenia drutu z bednarką zalecamy stosowanie dedykowanych złączy krzyżowych lub uniwersalnych dostępnych w naszej ofercie.

2. Jak często należy rozkręcać złącze kontrolne?
Złącze powinno być rozłączane podczas okresowych przeglądów instalacji odgromowej, zazwyczaj raz w roku lub co kilka lat, zależnie od kategorii obiektu i lokalnych przepisów, w celu wykonania pomiarów uziemienia.

3. Czy powłoka ocynkowana jest odporna na korozję elektrochemiczną?
Tak, cynkowanie ogniowe stanowi doskonałą barierę ochronną. Należy jednak unikać bezpośredniego łączenia elementów ocynkowanych z miedzią bez stosowania przekładek bimetalicznych, aby uniknąć korozji galwanicznej.
