Złącze kontrolne, 56.1 AL | 95600109 Elko-Bis

Alternatywny kod produktu: 56.1 AL

Opis i Kluczowe Cechy

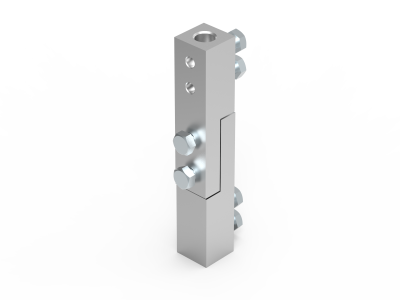

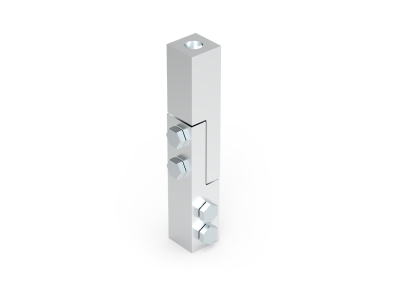

Złącze kontrolne 56.1 AL (symbol 95600109) to uniwersalne rozwiązanie do wykonywania połączeń kontrolnych w instalacjach uziemiających i wyrównawczych. Wykonane z aluminium, zapewnia trwałość i odporność na korozję w środowiskach wewnętrznych i zewnętrznych. Przeznaczone do łączenia przewodów typu drut-drut oraz drut-bednarka, co ułatwia szybkie i pewne łączenie elementów systemu ochrony przeciwporażeniowej i odgromowej.

• Materiał – aluminium: lekkość i naturalna odporność na korozję, co wydłuża żywotność połączeń w zmiennych warunkach atmosferycznych.
• Rodzaj połączenia – drut-drut / drut-bednarka: elastyczność w łączeniu różnych elementów instalacji (przewodów okrągłych i płaskich) bez konieczności stosowania dodatkowych adapterów.
• Przeznaczenie – połączenia kontrolne: umożliwia wykonywanie punktów testowych w systemach uziemień i połączeń wyrównawczych, zgodnie z wymaganiami norm ochrony przeciwporażeniowej.
• Kompaktowa konstrukcja: łatwy montaż w ograniczonych przestrzeniach, idealny do szaf sterowniczych, puszek przyłączeniowych i rozdzielnic.
• Bezobsługowość: po właściwym dokręceniu złącze nie wymaga dodatkowej konserwacji, co obniża koszty eksploatacji.

Zgodność z Normami

Złącze kontrolne 56.1 AL spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach realizowanych zgodnie z normami serii IEC/EN 62305 (ochrona odgromowa) oraz IEC/EN 60364 (instalacje elektryczne niskiego napięcia). Użytkownik odpowiedzialny jest za dobór złącza do konkretnej aplikacji zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Złącze kontrolne 56.1 AL znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne wykonanie połączenia testowego w systemie uziemień lub połączeń wyrównawczych. Sprawdza się w instalacjach odgromowych, ochronie przeciwporażeniowej oraz w sieciach teleinformatycznych.

• Systemy uziemiające – wykonywanie punktów kontrolnych do pomiaru rezystancji uziemienia.
• Połączenia wyrównawcze – łączenie bednarki z przewodem odprowadzającym w instalacjach odgromowych.
• Instalacje przemysłowe – szybkie łączenie przewodów w rozdzielnicach i szafach sterowniczych w celu realizacji połączeń kontrolnych.
• Automatyka budynkowa – punkty testowe w systemach monitorowania stanu uziemienia.

Wskazówki Montażowe

Montaż złącza kontrolnego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie (jeśli w obrębie instalacji występuje). Złącze montuje się na szynie TH35 (jeśli przewidziano) lub bezpośrednio na przewodzie/bednarce zgodnie z instrukcją producenta. Dokręcać z momentem obrotowym podanym w dokumentacji – zbyt słabe dokręcenie pogarsza przewodność, zbyt mocne może uszkodzić złącze. Przekrój łączonych przewodów należy dobrać do projektowanego prądu zwarciowego i wymogów norm.

FAQ

• Czy złącze 56.1 AL nadaje się do łączenia przewodów miedzianych z aluminiowymi? Złącze wykonane jest z aluminium – do łączenia aluminium z miedzią należy stosować dedykowane złącze bimetaliczne lub zastosować odpowiednią pastę antyoksydacyjną, aby zapobiec korozji galwanicznej. W przypadku połączeń drut-drut z tego samego materiału (aluminium-aluminium) złącze jest w pełni kompatybilne.
• Jaki jest stopień ochrony IP tego złącza? Producent nie podaje stopnia IP – zależny jest od miejsca montażu i obudowy, w której złącze zostanie umieszczone. W suchych pomieszczeniach wewnętrznych nie wymaga dodatkowej ochrony, w warunkach zewnętrznych należy stosować puszkę lub osłonę o odpowiednim IP.
• Czy złącze wymaga okresowej kontroli? Tak – zaleca się okresowe sprawdzenie dokręcenia oraz stanu powierzchni stykowych (brak korozji). W systemach uziemień pomiary okresowe są wymagane przepisami.
