Złącze kontrolne 4-otworowe, 4.1 CU/OC | 90400106 Elko-Bis

Alternatywny kod produktu: 4.1 CU/OC

Opis i Kluczowe Cechy

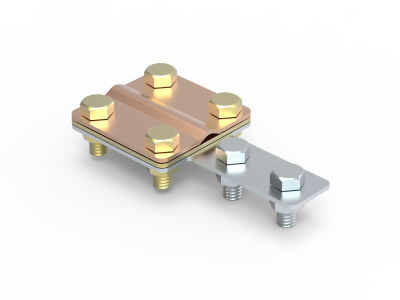

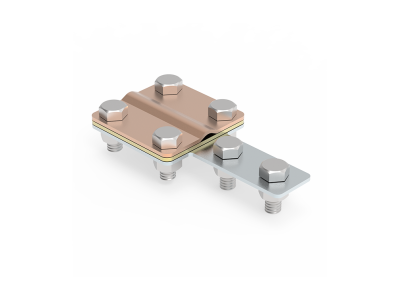

Złącze kontrolne 4-otworowe 4.1 CU/OC (symbol 90400106) służy do wykonywania połączeń kontrolnych w instalacjach odgromowych. Dzięki konstrukcji z czterema otworami umożliwia solidne i elastyczne połączenie drutu odgromowego z bednarką uziemiającą, a także pozwala na łatwe odłączenie przewodu w celu pomiaru rezystancji uziemienia. Przeznaczone do montażu w punktach kontrolnych instalacji odgromowej.

• Przeznaczenie kontrolne: Umożliwia bezpieczne odłączenie przewodu odgromowego od bednarki, co pozwala na wykonywanie okresowych pomiarów rezystancji uziemienia bez ingerencji w całą instalację.
• Cztery otwory montażowe: Zapewniają szeroki zakres możliwości połączenia – można je stosować zarówno z drutem odgromowym, jak i bednarką, zwiększając uniwersalność montażu.
• Konstrukcja 4.1 CU/OC: Oznaczenie wskazuje na dostosowanie złącza do typowych elementów instalacji odgromowej (przewód miedziany i bednarka stalowa ocynkowana), co gwarantuje kompatybilność z powszechnie stosowanymi materiałami.
• Trwałość w warunkach zewnętrznych: Produkt wykonany z materiałów odpornych na korozję i wpływy atmosferyczne, co zapewnia długą żywotność w instalacjach odgromowych.

Zgodność z Normami

Złącze kontrolne 4-otworowe 4.1 CU/OC jest zgodne z europejskimi standardami dotyczącymi ochrony odgromowej oraz wymogami normy DIN. Posiada oznakowanie CE potwierdzające spełnienie podstawowych wymagań bezpieczeństwa.

Zastosowanie

Złącze znajduje zastosowanie w systemach ochrony odgromowej, gdzie wymagany jest punkt kontrolny umożliwiający odłączenie przewodu dla celów pomiarowych. Sprawdza się w:

• Instalacjach odgromowych budynków mieszkalnych i przemysłowych.
• Stacjach transformatorowych i rozdzielniach elektroenergetycznych.
• Maszach, konstrukcjach stalowych i instalacjach na obiektach wysokościowych.
• Punktach kontrolnych w sieciach uziemiających wymagających okresowej weryfikacji rezystancji.

Wskazówki Montażowe

Montaż złącza powinien być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) doświadczenie w pracach przy instalacjach odgromowych. Przed przystąpieniem do prac należy bezwzględnie upewnić się, że instalacja jest odłączona od potencjalnych źródeł napięcia (np. w przypadku zwarcia doziemnego). Połączenia należy dokręcać zgodnie z dokumentacją producenta – nie podano konkretnego momentu, dlatego konieczne jest postępowanie zgodnie z załączoną instrukcją. Przekrój przewodów powinien być dobrany do obciążenia prądowego instalacji odgromowej (zwykle minimum 16 mm² Cu). Po zamontowaniu zaleca się wykonanie pomiaru rezystancji uziemienia.

FAQ

• Do czego służy złącze kontrolne 4-otworowe 4.1 CU/OC? Służy do wykonania połączeń kontrolnych drutu odgromowego z bednarką uziemiającą, umożliwiając odłączenie przewodu w celu pomiarów rezystancji uziemienia.
• Czy montaż wymaga szczególnych kwalifikacji? Tak, montaż powinien być wykonany przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa i zgodnie z obowiązującymi normami.
• Czy złącze jest przystosowane do instalacji zewnętrznych? Producent nie podaje stopnia ochrony – zaleca się montaż w miejscu suchym lub w szczelnej obudowie ochronnej (np. skrzynka kontrolna), aby zapobiec korozji i wpływom wilgoci.
