Złącze kompresyjne tc'F6D-113 | 26744 Elpio

Opis i Kluczowe Cechy

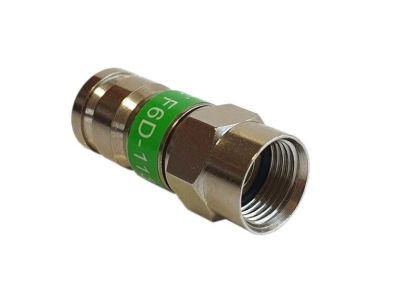

Złącze kompresyjne tc'F6D-113 marki ELPIO to profesjonalny komponent instalacyjny zaprojektowany z myślą o najbardziej wymagających systemach transmisji sygnałów wysokiej częstotliwości. Produkt dedykowany jest do współpracy z przewodami koncentrycznymi typu RG6, w szczególności z modelami o średnicy żyły wewnętrznej wynoszącej 1,13 mm (np. YWDXpek). Dzięki zastosowaniu technologii kompresji wzdłużnej, złącze gwarantuje pełną, 360-stopniową szczelność na styku z dielektrykiem i oplotem kabla, co eliminuje ryzyko wnikania wilgoci do wnętrza struktury przewodu.

• Precyzyjne dopasowanie: Konstrukcja zoptymalizowana pod kątem kabli z żyłą 1,13 mm zapewnia minimalne tłumienie odbić (Return Loss).
• Trwałość mechaniczna: Wykonanie z wysokiej jakości stopów metali odpornych na korozję gwarantuje długowieczność instalacji nawet w trudnych warunkach środowiskowych.
• Stabilność sygnału: Kompresja zapewnia stałą impedancję połączenia, co jest kluczowe dla zachowania integralności sygnałów cyfrowych DVB-T2, DVB-S2 oraz DOCSIS.
• Szybkość montażu: Jednoczęściowa budowa pozwala na błyskawiczne osadzenie złącza na przygotowanym kablu przy użyciu standardowych zaciskarek kompresyjnych.

Zgodność z Normami

Złącze tc'F6D-113 zostało zaprojektowane zgodnie z rygorystycznymi standardami obowiązującymi w branży telekomunikacyjnej. Spełnia wymagania dotyczące ekranowania elektromagnetycznego, co zapobiega przenikaniu zakłóceń zewnętrznych (LTE/5G) do toru transmisyjnego. Produkt jest w pełni kompatybilny z normami dotyczącymi instalacji zbiorowych oraz indywidualnych systemów RTV-SAT, zapewniając niskie straty wtrąceniowe w szerokim paśmie częstotliwości.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych sieciach dystrybucji sygnału. Jest idealnym rozwiązaniem dla:

• Instalacji Satelitarnych (DVB-S/S2): Zapewnia stabilne połączenie konwerterów LNB z tunerami, gdzie kluczowa jest odporność na warunki atmosferyczne.
• Telewizji Naziemnej (DVB-T2): Gwarantuje czysty odbiór sygnału bez zakłóceń impulsowych.
• Sieci Kablowych (HFC): Wykorzystywane przez operatorów do podłączania modemów kablowych i dekoderów, gdzie wymagana jest wysoka szczelność kanału zwrotnego.
• Systemów Monitoringu (CCTV): Może być stosowane w systemach analogowych wysokiej rozdzielczości wykorzystujących kabel koncentryczny jako medium transmisyjne.

Wskazówki Montażowe

Aby uzyskać parametry deklarowane przez producenta, należy przestrzegać następujących zasad montażu:

• Przygotowanie kabla: Należy użyć profesjonalnego ściągacza izolacji, aby odsłonić żyłę centralną (1,13 mm) oraz oplot bez uszkodzenia dielektryka.
• Ułożenie oplotu: Oplot należy wywinąć na zewnętrzną izolację kabla, dbając o to, aby żadne druciki nie dotykały żyły głównej (ryzyko zwarcia).
• Proces kompresji: Złącze należy nasunąć na kabel aż do momentu, gdy dielektryk zrówna się z wewnętrznym kołnierzem złącza, a następnie użyć dedykowanej zaciskarki kompresyjnej do złączy typu F.
• Kontrola wzrokowa: Po zaciśnięciu należy upewnić się, że tuleja kompresyjna trwale zablokowała kabel, uniemożliwiając jego wysunięcie.

FAQ

• Czy złącze tc'F6D-113 jest wodoodporne? Tak, dzięki technologii kompresji wzdłużnej złącze zapewnia wysoką szczelność, co czyni je idealnym do zastosowań zewnętrznych przy antenach.
• Czy mogę użyć tego złącza do kabla RG59? Nie, złącze jest ściśle dopasowane do geometrii kabla RG6 z żyłą 1,13 mm. Użycie go z cieńszym kablem nie zapewni poprawnej kompresji i szczelności.
• Jakie narzędzia są wymagane do montażu? Do poprawnej instalacji niezbędny jest stripper (ściągacz izolacji) oraz zaciskarka kompresyjna obsługująca złącza typu F.
