Złącze kablowe typ 5x6mm2, 500V AC, IP67 | E.4204 Pawbol

Opis i Kluczowe Cechy

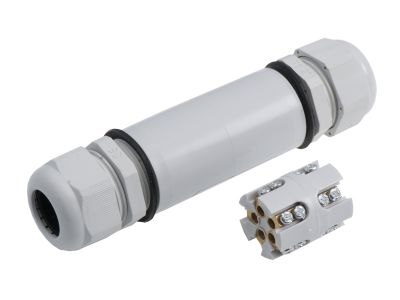

Złącze kablowe Pawbol E.4204 to profesjonalne rozwiązanie elektroinstalacyjne zaprojektowane z myślą o pracy w najbardziej wymagających warunkach środowiskowych. Produkt charakteryzuje się możliwością łączenia przewodów o przekroju znamionowym do 5x6 mm², co pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej przy napięciu znamionowym do 500V AC. Kluczowym elementem konstrukcyjnym są mosiężne styki, które zapewniają optymalne parametry przewodzenia prądu oraz minimalizują straty na połączeniach. Styki te zostały osadzone w specjalistycznym gnieździe wykonanym z poliamidu o wysokiej odporności termicznej i elektrycznej, co zapobiega przebiciom i deformacjom pod wpływem temperatury.

• Wysoki stopień ochrony IP67: Gwarantuje pełną pyłoszczelność oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie.
• Wytrzymałość mechaniczna: Całość mechanizmu zamknięta jest w solidnej rurce o średnicy 33 mm i długości 124 mm, chroniącej połączenie przed udarami i uszkodzeniami fizycznymi.
• Dławiki PG21: Zastosowanie dławików z obu stron złącza zapewnia doskonałe uszczelnienie i odciążenie wprowadzanych przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Wykorzystanie poliamidu jako izolatora oraz mosiądzu jako elementu stykowego wpisuje się w standardy dotyczące osprzętu instalacyjnego niskiego napięcia. Wysoki stopień ochrony IP67 potwierdza przejście testów na szczelność obudowy, co jest kluczowe dla instalacji zewnętrznych i przemysłowych.

Zastosowanie

Złącze E.4204 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączenia w trudnych warunkach. Jest idealnym wyborem dla:

• Instalacji oświetlenia zewnętrznego i ogrodowego, narażonych na bezpośrednie działanie opadów atmosferycznych.
• Połączeń w systemach automatyki przemysłowej pracujących w zapylonych halach produkcyjnych.
• Napraw uszkodzonych linii zasilających w gruncie (przy zastosowaniu dodatkowych zabezpieczeń).
• Instalacji w wilgotnych piwnicach, przepompowniach oraz obiektach hydrotechnicznych.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP67 oraz długowieczność połączenia, należy przestrzegać poniższych zaleceń:

• Przed montażem należy upewnić się, że średnica zewnętrzna przewodu jest kompatybilna z dławnicą PG21, co umożliwi poprawne zaciśnięcie uszczelki.
• Przewody o przekroju 6 mm² powinny być starannie odizolowane, a śruby zaciskowe w mosiężnych stykach dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się styku.
• Należy zwrócić uwagę na poprawne osadzenie gniazda poliamidowego wewnątrz rurki ochronnej przed ostatecznym dokręceniem dławików.
• Po zakończeniu montażu należy sprawdzić, czy dławiki są dokręcone do oporu, co gwarantuje szczelność całego układu.

FAQ

Czy złącze można stosować bezpośrednio w ziemi?
Złącze posiada stopień ochrony IP67, co pozwala na pracę w warunkach wysokiej wilgotności, jednak przy układaniu bezpośrednio w ziemi zaleca się stosowanie dodatkowych osłon mechanicznych lub dedykowanych muf żywicznych dla pełnego bezpieczeństwa długoterminowego.

Jakie jest maksymalne napięcie pracy dla tego modelu?
Złącze Pawbol E.4204 jest certyfikowane do pracy przy napięciu znamionowym 500V AC, co czyni je odpowiednim dla standardowych sieci trójfazowych.

Z jakiego materiału wykonana jest obudowa?
Główny korpus ochronny to wytrzymała rurka z tworzywa sztucznego, natomiast wewnętrzne gniazdo stykowe wykonano z wysokoodpornego termicznie poliamidu.
