Złącze kablowe typ 5x2,5mm2, 500V AC, IP67 | E.4203 Pawbol

Opis i Kluczowe Cechy

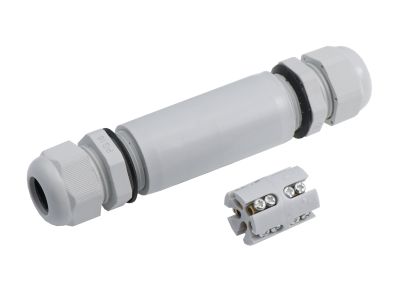

Złącze kablowe Pawbol E.4203 to profesjonalne rozwiązanie przeznaczone do wykonywania hermetycznych połączeń elektrycznych w wymagających warunkach środowiskowych. Produkt charakteryzuje się możliwością łączenia do 5 żył o przekroju znamionowym wynoszącym 2,5 mm² każda, co pozwala na stabilne przesyłanie energii w instalacjach o napięciu znamionowym do 500V AC. Kluczowym elementem konstrukcyjnym są mosiężne styki, które zapewniają optymalne przeniesienie zasilania pomiędzy łączonymi przewodami, minimalizując rezystancję przejścia i ryzyko przegrzania punktu styku.

• Wysoka szczelność: Stopień ochrony IP67 gwarantuje pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie.
• Wytrzymałość materiałowa: Styki osadzone są w specjalnym gnieździe wykonanym z poliamidu o wysokiej odporności termicznej i elektrycznej.
• Ochrona mechaniczna: Całość mechanizmu znajduje się w wytrzymałej rurce o średnicy 27,5 mm i długości 110 mm, chroniącej połączenie przed urazami mechanicznymi.
• Dławiki PG16: Złącze zakończone jest z obu stron dławikami typu PG16, które zapewniają pewne trzymanie kabla i dodatkowe uszczelnienie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Zastosowanie wysokiej jakości poliamidu oraz mosiądzu zapewnia zgodność z wymaganiami dotyczącymi izolacji elektrycznej oraz odporności na starzenie materiałowe. Stopień ochrony IP67 jest potwierdzony testami laboratoryjnymi, co pozwala na stosowanie złącza w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych oraz wilgoci.

Zastosowanie

Złącze kablowe Pawbol E.4203 znajduje szerokie zastosowanie w instalacjach zewnętrznych i przemysłowych, gdzie wymagana jest najwyższa niezawodność połączenia. Idealnie sprawdza się w:

• Systemach oświetlenia ogrodowego i zewnętrznego (parki, elewacje).
• Łączeniu przewodów zasilających w studzienkach kablowych i miejscach o podwyższonej wilgotności.
• Instalacjach automatyki przemysłowej wymagających szybkich, a zarazem szczelnych połączeń serwisowych.
• Naprawach uszkodzonych odcinków kabli ziemnych i napowietrznych.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP67, podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Należy starannie odizolować końcówki żył o przekroju 2,5 mm², dbając o to, aby mosiężne styki objęły całą powierzchnię przewodzącą.
• Dokręcanie dławików: Dławiki PG16 muszą być dokręcone z odpowiednim momentem, aby uszczelka gumowa szczelnie zacisnęła się na izolacji zewnętrznej kabla.
• Czystość: Przed zamknięciem obudowy należy upewnić się, że wewnątrz rurki nie znajdują się zanieczyszczenia ani wilgoć.
• Wymiary: Należy uwzględnić wymiary zewnętrzne (średnica 27,5 mm, długość 110 mm) przy planowaniu przestrzeni montażowej.

FAQ

Czy złącze można stosować bezpośrednio w ziemi?
Tak, dzięki stopniu ochrony IP67 i wytrzymałej obudowie z poliamidu, złącze jest przystosowane do pracy w trudnych warunkach, jednak zaleca się stosowanie dodatkowych osłon mechanicznych w miejscach narażonych na duży nacisk gruntu.

Jakie jest maksymalne napięcie pracy tego złącza?
Złącze jest certyfikowane do pracy przy napięciu znamionowym 500V AC, co czyni je odpowiednim dla standardowych instalacji trójfazowych i jednofazowych.

Czy styki mosiężne wymagają konserwacji?
Mosiężne styki zapewniają doskonałą przewodność i są odporne na korozję wewnątrz szczelnej obudowy, dlatego nie wymagają dodatkowych zabiegów konserwacyjnych po prawidłowym montażu.
