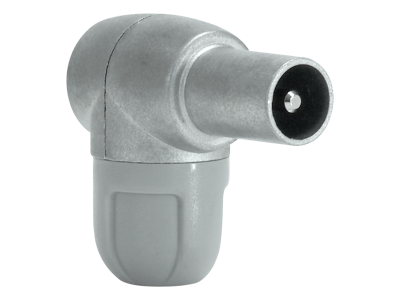

Złącze IEC Fi-9,5mm męskie kątowe ekranowane | 4130 Televes

Opis i Kluczowe Cechy

Złącze IEC Fi-9,5mm męskie kątowe od renomowanego producenta Televes (model 4130) to profesjonalny komponent przeznaczony do systemów dystrybucji sygnałów telewizyjnych i radiowych. Konstrukcja złącza została zoptymalizowana pod kątem zapewnienia najwyższej integralności sygnału w instalacjach zbiorczych oraz indywidualnych. Kluczową cechą produktu jest jego pełne ekranowanie, które skutecznie chroni przesyłane dane przed zakłóceniami elektromagnetycznymi (EMI) oraz radiowymi (RFI), co jest niezbędne w dobie wszechobecnych sieci LTE/5G.

• Kątowa konstrukcja: Pozwala na bezpieczny montaż w miejscach o ograniczonej przestrzeni, redukując naprężenia mechaniczne kabla koncentrycznego.
• Wysoka klasa ekranowania: Złącze spełnia rygorystyczne wymagania klasy A, co minimalizuje straty sygnału i zapobiega przenikaniu szumów zewnętrznych.
• Trwałość materiałowa: Wykonane z wysokiej jakości stopów metali odpornych na korozję, co gwarantuje stabilność parametrów elektrycznych przez wiele lat eksploatacji.
• Prosty system montażu: Mechanizm złącza został zaprojektowany tak, aby umożliwić szybką i pewną instalację bez konieczności użycia specjalistycznych narzędzi zaciskowych w niektórych konfiguracjach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa instalacji niskonapięciowych. Złącze Televes 4130 spełnia wymogi normy EN 60169-2, co potwierdza jego pełną kompatybilność z gniazdami abonenckimi i urządzeniami odbiorczymi RTV/SAT. Dodatkowo, wysoka skuteczność ekranowania jest zgodna z klasyfikacją Class A, co jest kluczowe dla profesjonalnych instalatorów dbających o jakość sygnału cyfrowego DVB-T2 oraz kablowego DVB-C.

Zastosowanie

Złącze IEC męskie kątowe znajduje szerokie zastosowanie w profesjonalnych systemach teletechnicznych. Jest idealnym rozwiązaniem do:

• Podłączania odbiorników telewizyjnych i dekoderów w miejscach, gdzie gniazdo znajduje się bezpośrednio za meblami lub uchwytem ściennym TV.
• Budowy przyłączy abonenckich w instalacjach zbiorczych (MATV/SMATV).
• Systemów dystrybucji sygnału w hotelach i obiektach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność połączeń.
• Zastosowań domowych, gdzie priorytetem jest eliminacja zakłóceń obrazu i dźwięku spowodowanych słabym ekranowaniem tradycyjnych wtyków.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy złącza, należy przestrzegać poniższych zaleceń instalacyjnych:

• Przygotowanie przewodu: Należy precyzyjnie zdjąć izolację zewnętrzną kabla koncentrycznego, dbając o to, aby nie uszkodzić oplotu ekranującego.
• Ułożenie ekranu: Oplot kabla powinien być wywinięty na izolację zewnętrzną lub ułożony zgodnie z instrukcją modelu, aby zapewnić pełny kontakt elektryczny z obudową złącza (ciągłość ekranowania).
• Montaż żyły gorącej: Żyła miedziana powinna być wprowadzona centralnie do zacisku, co zapobiega zwarciom i zapewnia niską rezystancję styku.
• Dokręcenie obudowy: Po wprowadzeniu kabla należy upewnić się, że obudowa jest stabilnie zamocowana, co gwarantuje odporność mechaniczną na wyrwanie.

FAQ

1. Czy złącze wymaga użycia zaciskarki?
Model Televes 4130 jest złączem nakręcanym/montowanym manualnie, co ułatwia pracę w terenie bez konieczności posiadania drogich narzędzi, przy zachowaniu profesjonalnych parametrów styku.

2. Czy to złącze chroni przed zakłóceniami LTE?
Tak, dzięki wysokiej klasie ekranowania (Class A), złącze to stanowi skuteczną barierę dla sygnałów telefonii komórkowej, które często zakłócają pasmo telewizyjne.

3. Czy złącze pasuje do każdego kabla koncentrycznego?
Złącze jest przeznaczone do standardowych kabli koncentrycznych o średnicy zewnętrznej dopasowanej do wpustu Fi-9,5mm, co obejmuje większość popularnych przewodów klasy RG-6.
