Złącze IE FC RJ45, wtyczka 180, 2x2, RJ45, 10/100Mb/s, w obudowie metalowej (opak 10szt) | 6GK1901-1BB10-2AB0 Siemens

Opis i Kluczowe Cechy

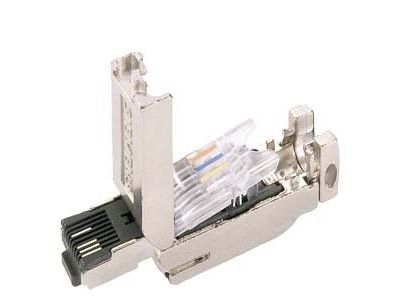

Złącze Industrial Ethernet FastConnect RJ45 Plug 180 (2x2) o numerze katalogowym 6GK1901-1BB10-2AB0 to profesjonalne rozwiązanie przeznaczone do budowy niezawodnych sieci przemysłowych. Wtyczka charakteryzuje się solidną, metalową obudową, która zapewnia doskonałą odporność mechaniczną oraz skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w środowiskach produkcyjnych. Urządzenie wspiera transmisję danych z prędkością 10/100 Mbit/s, co czyni je idealnym wyborem dla standardowych aplikacji automatyki przemysłowej opartych na protokole PROFINET.

• System FastConnect (FC): Innowacyjna technologia połączeń, która znacząco skraca czas montażu poprzez eliminację konieczności zdejmowania izolacji z poszczególnych żył kabla.
• Konstrukcja 180°: Prosty wylot kabla pozwala na wygodne podłączenie w miejscach, gdzie przewód prowadzony jest osiowo względem gniazda.
• Wytrzymałość: Metalowa obudowa chroni delikatne styki RJ45 przed uszkodzeniami fizycznymi oraz trudnymi warunkami panującymi w szafach sterowniczych.
• Zgodność: Złącze jest dedykowane do współpracy z kablami typu IE FC TP 2x2 (czterożyłowymi).

Zgodność z Normami

Produkt został zaprojektowany z myślą o rygorystycznych standardach przemysłowych. Jako element systemu SIMATIC NET, wtyczka spełnia wymagania dotyczące transmisji danych w sieciach Industrial Ethernet. Zastosowanie metalowej obudowy wspiera zachowanie ciągłości ekranowania zgodnie z normami kompatybilności elektromagnetycznej (EMC). Złącze jest w pełni kompatybilne ze standardem RJ45, co pozwala na współpracę z szeroką gamą urządzeń sieciowych, takich jak switche SCALANCE, sterowniki PLC S7-1200/1500 oraz panele HMI.

Zastosowanie

Wtyczka Siemens IE FC RJ45 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka dostępność sieci i odporność na wibracje. Idealnie sprawdza się w:

• Łączeniu sterowników PLC z rozproszonymi wyspami I/O.
• Budowie magistral komunikacyjnych PROFINET w halach produkcyjnych.
• Instalacjach wymagających szybkiego serwisowania i wymiany komponentów dzięki systemowi FastConnect.
• Środowiskach o wysokim poziomie zakłóceń elektrycznych, dzięki pełnemu ekranowaniu.

Wskazówki Montażowe

Montaż złącza jest intuicyjny i nie wymaga specjalistycznych narzędzi do zaciskania końcówek, o ile stosowane są dedykowane narzędzia do zdejmowania izolacji z kabli FastConnect (np. IE FC Stripping Tool). Aby zapewnić poprawną komunikację, należy:

• Przygotować kabel IE FC TP 2x2 za pomocą narzędzia do usuwania izolacji zewnętrznej i ekranu na odpowiednią długość.
• Umieścić kolorowe żyły w prowadnicach wtyczki zgodnie ze schematem kolorystycznym widocznym na obudowie.
• Zamknąć obudowę wtyczki, co spowoduje automatyczne nacięcie izolacji żył i nawiązanie kontaktu elektrycznego (technologia IDC).
• Upewnić się, że metalowa obudowa ma kontakt z ekranem kabla, co gwarantuje poprawną ochronę przed zakłóceniami.

FAQ

1. Czy wtyczka nadaje się do sieci Gigabit Ethernet?
Nie, ten konkretny model (2x2) jest przeznaczony do transmisji 10/100 Mbit/s. Do sieci Gigabit (1000 Mbit/s) wymagane są złącza 4x2 (ośmiożyłowe).

2. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w opakowaniu zbiorczym zawierającym 10 sztuk wtyczek.

3. Czy do montażu potrzebuję zaciskarki RJ45?
Nie, system FastConnect eliminuje potrzebę używania standardowych zaciskarek. Połączenie następuje poprzez zamknięcie obudowy wtyczki.

4. Z jakimi kablami współpracuje to złącze?
Złącze jest zoptymalizowane do pracy z kablami Industrial Ethernet FastConnect TP 2x2 (np. 6XV1840-2AH10).
