Złącze IE FC RJ45, wtyczka 180, 2x2, RJ45, 10/100Mb/s w obudowie metalowej | 6GK1901-1BB10-2AA0 Siemens

Opis i Kluczowe Cechy

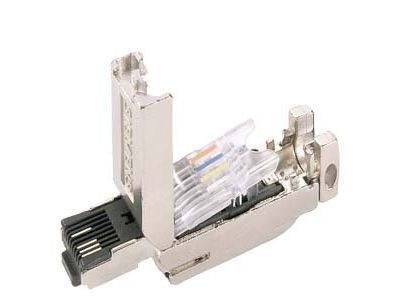

Złącze Industrial Ethernet FastConnect RJ45 Plug 180 (6GK1901-1BB10-2AA0) to zaawansowane rozwiązanie komunikacyjne od firmy Siemens, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wtyczka charakteryzuje się prostym wylotem kabla (180 stopni) oraz obsługą transmisji danych w standardzie 10/100 Mbit/s, co czyni ją idealnym komponentem dla sieci Industrial Ethernet pracujących w topologii 2x2. Kluczowym elementem konstrukcyjnym jest wytrzymała, metalowa obudowa, która zapewnia doskonałe ekranowanie elektromagnetyczne (EMC) oraz wysoką odporność mechaniczną na wibracje i uderzenia.

• System FastConnect (FC): Innowacyjna technologia połączeniowa pozwala na znaczne skrócenie czasu montażu poprzez eliminację konieczności zdejmowania izolacji z poszczególnych żył.
• Solidna Konstrukcja: Metalowy korpus chroni delikatne styki RJ45 przed uszkodzeniami w trudnych warunkach hal produkcyjnych.
• Wydajność Sieciowa: Pełna optymalizacja dla standardów Fast Ethernet zapewnia stabilną komunikację bez strat pakietów.
• Zintegrowane Odciążenie: Mechanizm zaciskowy pewnie trzyma kabel IE FC, zapobiegając przypadkowemu wyrwaniu przewodu ze złącza.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych norm przemysłowych, co gwarantuje jego niezawodność w systemach automatyki. Złącze jest w pełni kompatybilne ze standardem Industrial Ethernet i spełnia wymagania kategorii komponentów sieciowych dedykowanych do pracy w środowiskach o podwyższonym poziomie zakłóceń. Zastosowanie metalowej obudowy wspiera zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej, a system FastConnect jest certyfikowany do współpracy z dedykowanymi przewodami Siemens IE FC Cable 2x2.

Zastosowanie

Wtyczka Siemens 6GK1901-1BB10-2AA0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i wizualizacji. Jest niezastąpiona przy budowie sieci opartych na sterownikach PLC (np. SIMATIC S7), panelach HMI oraz rozproszonych systemach I/O. Dzięki swojej odporności, idealnie sprawdza się w szafach sterowniczych, gdzie przestrzeń jest ograniczona, a wymagana jest najwyższa pewność połączenia. Może być stosowana w przemyśle maszynowym, motoryzacyjnym oraz w systemach logistycznych, gdzie stabilność transmisji 10/100 Mb/s jest krytyczna dla ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż złącza jest intuicyjny dzięki systemowi FastConnect. Aby uzyskać optymalne parametry połączenia, zaleca się stosowanie dedykowanego narzędzia do zdejmowania izolacji zewnętrznej z kabli IE FC (Stripping Tool). Po przygotowaniu kabla, żyły należy umieścić w prowadnicach wtyczki zgodnie z kolorystyką, a następnie zamknąć obudowę, co powoduje automatyczne nacięcie izolacji żył i nawiązanie kontaktu elektrycznego. Należy upewnić się, że ekran kabla ma bezpośredni kontakt z metalową obudową wtyczki, co zapewni ciągłość ekranowania i ochronę przed zakłóceniami.

FAQ

• Czy wtyczka wymaga specjalistycznych narzędzi do zaciskania? Nie, system FastConnect eliminuje potrzebę używania standardowych zaciskarek RJ45. Zalecane jest jedynie narzędzie do przygotowania samego kabla (stripping tool).
• Czy złącze współpracuje z kablami innych producentów? Najlepszą wydajność i pewność montażu uzyskuje się stosując dedykowane kable Siemens IE FC 2x2, jednak złącze jest kompatybilne z przewodami o parametrach zgodnych ze specyfikacją FastConnect.
• Jaka jest prędkość transmisji tego złącza? Złącze obsługuje standard Fast Ethernet, co oznacza prędkości przesyłu danych rzędu 10/100 Mbit/s.
• Czy obudowa jest odporna na korozję? Tak, metalowa obudowa została wykonana z materiałów odpornych na typowe czynniki występujące w środowisku przemysłowym.
