Złącze grzebieniowe ZGZP80-8 BK | 2616319 Relpol

Alternatywny kod produktu: ZGZP80-8 BK

Opis i Kluczowe Cechy

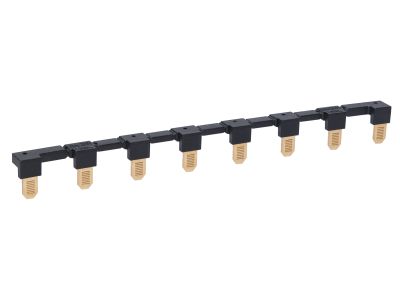

Złącze grzebieniowe ZGZP80-8 BK (symbol 2616319) w kolorze czarnym to 8-polowe rozwiązanie zaprojektowane do szybkiego mostkowania wspólnych sygnałów wejściowych w układach z przekaźnikami interfejsowymi. Technologia push-in umożliwia szybki i bezpieczny montaż przewodów bez użycia narzędzi, co znacząco skraca czas instalacji w szafach sterowniczych i rozdzielnicach.

• 8-polowa konstrukcja: umożliwia jednoczesne połączenie 8 gniazd lub przekaźników, eliminując konieczność stosowania oddzielnych mostków dla każdego obwodu.
• Technologia push-in: Szybki montaż przewodów – wkłada się je bezpośrednio do gniazda, a automatyczny zacisk zapewnia pewne połączenie, bez ryzyka poluzowania.
• Maksymalny prąd 10 A / 250 V AC: Zapewnia stabilne zasilanie nawet w obwodach o średnim obciążeniu, charakterystycznych dla układów sterowania i sygnalizacji.
• Kolor czarny: Estetyczne i funkcjonalne połączenie z większością aparatury modułowej i szyn grzebieniowych w szafach sterowniczych.
• Dedykowane do przekaźników interfejsowych: Zoptymalizowane do współpracy z serią PI84, PI85, PI84P, PI85P, ułatwiając organizację obwodów sygnałowych.

Zgodność z Normami

Złącze spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa połączeń elektrycznych w instalacjach niskiego napięcia, w tym z normami EN 60947-7-1.

Zastosowanie

Złącze grzebieniowe ZGZP80-8 BK znajduje zastosowanie w układach sterowania, sygnalizacji i automatyce przemysłowej, gdzie wymagane jest szybkie i pewne mostkowanie obwodów.

• Szafy sterownicze i rozdzielnice – organizacja obwodów sygnałowych między przekaźnikami i innymi elementami modułowymi.
• Układy automatyki budynkowej – łączenie sygnałów wejściowych w centralach sterujących.
• Systemy alarmowe i przeciwpożarowe – szybkie tworzenie obwodów wspólnych dla czujników i urządzeń wykonawczych.
• Maszyny przemysłowe – mostkowanie obwodów sterowania silnikami i napędami.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Przewody należy wprowadzić prostopadle do gniazda push-in, aż do wyczucia oporu, a następnie pewnie pociągnąć, aby sprawdzić stabilność połączenia. Unikać zginania przewodów pod ostrym kątem w pobliżu złącza. Złącze mocować do szyny TH35 (symetrycznej 35 mm) zgodnie z normą EN 60715. Do montażu nie stosować nadmiernej siły – technologia push-in zapewnia pewne połączenie przy minimalnym nacisku.

FAQ

• Czy złącze można stosować z innymi typami przekaźników niż PI84/PI85? Tak, złącze grzebieniowe ZGZP80-8 BK jest kompatybilne z każdymi przekaźnikami interfejsowymi posiadającymi standardowe gniazda 8-polowe, jednak dedykowana konstrukcja zapewnia optymalne parametry dla serii PI.
• Jaka jest maksymalna grubość przewodu, który można podłączyć? Maksymalny przekrój przewodu nie został podany w danych – zaleca się stosowanie przewodów o średnicy 0,5–2,5 mm², zgodnie z typowymi wymaganiami dla technologii push-in w układach sterowania.
• Czy złącze można stosować w obwodach DC? Tak, złącze spełnia wymagania dla napięcia przemiennego 250 V AC, co oznacza, że może być stosowane również w obwodach stałoprądowych o napięciu do 250 V DC, pod warunkiem nieprzekraczania maksymalnego prądu 10 A.
