Złącze grzebieniowe 8-złącz.do przekaź.PI84, PI85 oraz gniazd GZT80,GZM80,10A 250VAC,szare,ZGGZ80-1 | 858826 Relpol

Opis i Kluczowe Cechy

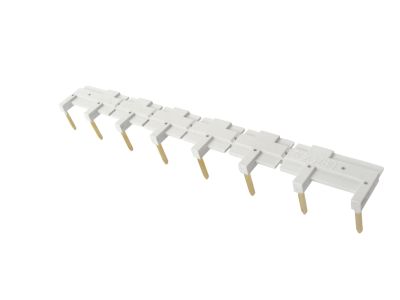

Złącze grzebieniowe ZGGZ80-1 marki RELPOL to profesjonalne akcesorium elektroinstalacyjne zaprojektowane z myślą o optymalizacji połączeń w szafach sterowniczych i rozdzielnicach. Produkt posiada 8 zębów (punktów styku), co pozwala na szybkie i pewne mostkowanie wspólnych sygnałów wejść, najczęściej wykorzystywanych dla zacisków cewki A2. Dzięki zastosowaniu tego rozwiązania, instalatorzy mogą wyeliminować czasochłonne wykonywanie mostków z przewodów giętkich, co znacząco podnosi estetykę i przejrzystość układu. Złącze charakteryzuje się maksymalnym dopuszczalnym prądem o wartości 10 A oraz napięciem znamionowym 250 V AC, co gwarantuje bezpieczną pracę w standardowych aplikacjach automatyki przemysłowej. Szary kolor obudowy ułatwia identyfikację wizualną w systemach oznaczania kolorystycznego.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi firmy RELPOL, co zapewnia pełną kompatybilność z dedykowanymi gniazdami przekaźnikowymi. Materiały izolacyjne użyte do produkcji złącza wykazują wysoką odporność termiczną i mechaniczną, spełniając wymagania stawiane komponentom pracującym w trudnych warunkach przemysłowych. Złącze ZGGZ80-1 jest w pełni zgodne z dyrektywami unijnymi dotyczącymi bezpieczeństwa osprzętu elektrycznego niskiego napięcia.

Zastosowanie

Złącze grzebieniowe ZGGZ80-1 znajduje szerokie zastosowanie w budowie systemów sterowania opartych na przekaźnikach interfejsowych. Jest dedykowane do współpracy z szeroką gamą gniazd i przekaźników marki RELPOL, w tym:

• Gniazda wtykowe: GZT80, GZM80, GZT92, GZM92, GZ96, GZS80, GZS92.
• Przekaźniki interfejsowe: PI84, PI85.

Wskazówki Montażowe

Montaż złącza ZGGZ80-1 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Aby zapewnić poprawną pracę układu, należy:

• Wsunąć zęby złącza w odpowiednie zaciski gniazd (np. zaciski A2), upewniając się, że każde złącze jest w pełni osadzone.
• Dokręcić śruby zaciskowe w gniazdach z momentem dokręcania zalecanym przez producenta gniazda, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• W razie potrzeby złącze można dociąć do wymaganej liczby sekcji, zachowując przy tym odpowiednie odstępy izolacyjne.

FAQ

• Czy złącze ZGGZ80-1 można stosować z gniazdami innych producentów? Produkt jest optymalizowany pod kątem rozstawu pinów w gniazdach serii GZT i GZM marki RELPOL. Stosowanie z zamiennikami innych marek wymaga weryfikacji rozstawu rastra.
• Jaki jest maksymalny prąd obciążenia dla całego grzebienia? Maksymalny dopuszczalny prąd wynosi 10 A przy napięciu 250 V AC. Nie należy przekraczać tych wartości, aby uniknąć uszkodzenia izolacji.
• W jakim celu stosuje się kolor szary złącza? Kolorystyka pomaga w organizacji okablowania – szary kolor jest często przypisany do sygnałów neutralnych lub wspólnych mas w szafach sterowniczych.
