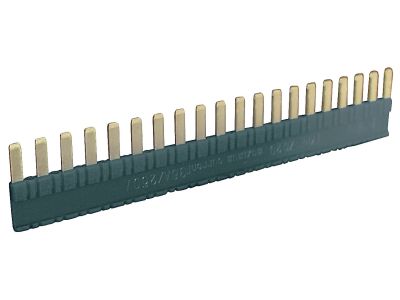

Złącze grzebieniowe 20-zębowe, czarne, ZG20-2 | 2608955 Relpol

Opis i Kluczowe Cechy

Złącze grzebieniowe ZG20-2 marki RELPOL to profesjonalne akcesorium elektroinstalacyjne zaprojektowane z myślą o optymalizacji połączeń w szafach sterowniczych i rozdzielnicach. Produkt posiada 20 zębów, co pozwala na jednoczesne zmostkowanie do 20 punktów sygnałowych lub zasilających, znacząco redukując czas potrzebny na okablowanie oraz eliminując konieczność stosowania tradycyjnych mostków z przewodu. Wykonane w kolorze czarnym, złącze ułatwia identyfikację wizualną konkretnych grup potencjałów w systemie.

• Wysoka obciążalność prądowa: Maksymalny dopuszczalny prąd wynosi aż 36 A, co pozwala na bezpieczne stosowanie złącza w obwodach o dużym obciążeniu.
• Napięcie znamionowe: Izolacja złącza została zaprojektowana do pracy przy napięciu 250 V AC, zapewniając pełne bezpieczeństwo eksploatacji.
• Kompatybilność systemowa: Produkt jest dedykowany do współpracy z popularnymi seriami przekaźników interfejsowych RELPOL, takimi jak PI6, PIR6W, PIR6WB, PIR6WT oraz PIR6WBT.
• Trwałość i pewność styku: Precyzyjne wykonanie zębów gwarantuje stabilne połączenie elektryczne i odporność na drgania.

Zgodność z Normami

Złącze grzebieniowe ZG20-2 zostało wyprodukowane zgodnie z rygorystycznymi standardami jakościowymi marki RELPOL. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe w profesjonalnych aplikacjach przemysłowych. Produkt spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa komponentów elektrycznych niskiego napięcia, co potwierdza jego niezawodność w ciągłej pracy przemysłowej.

Zastosowanie

Głównym przeznaczeniem złącza ZG20-2 jest mostkowanie wspólnych sygnałów wejść lub wyjść w układach automatyki. Jest ono niezastąpione w sytuacjach, gdy konieczne jest podanie wspólnego potencjału (np. zasilania cewek lub wspólnego styku) na szereg przekaźników zamontowanych obok siebie na szynie DIN. Dzięki czarnej kolorystyce, inżynierowie i instalatorzy mogą łatwo odróżnić szynę mostkującą masę (GND) lub konkretną fazę od innych obwodów, co minimalizuje ryzyko błędów podczas prac serwisowych.

Wskazówki Montażowe

Montaż złącza grzebieniowego ZG20-2 jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak należy przestrzegać kilku zasad:

• Dopasowanie: Przed montażem należy upewnić się, że przekaźniki są ściśle ułożone obok siebie na szynie DIN, aby rozstaw zębów złącza idealnie pokrywał się z zaciskami.
• Docisk: Złącze należy wcisnąć w dedykowane gniazda mostkujące w podstawkach przekaźników aż do oporu, zapewniając pełną powierzchnię styku elektrycznego.
• Skracanie: W przypadku konieczności zmostkowania mniejszej liczby punktów niż 20, złącze można dociąć do wymaganej długości przy użyciu odpowiednich szczypiec bocznych, dbając o zachowanie bezpiecznych odstępów izolacyjnych na końcach.
• Weryfikacja: Po montażu zaleca się sprawdzenie ciągłości połączenia oraz upewnienie się, że prąd płynący przez mostek nie przekracza znamionowych 36 A.

FAQ

1. Czy złącze ZG20-2 można stosować z przekaźnikami innych producentów?
Złącze jest optymalizowane pod kątem gniazd i przekaźników serii PI6 oraz PIR6W marki RELPOL. Stosowanie z produktami innych marek wymaga weryfikacji rozstawu zacisków.

2. Czy kolor czarny ma znaczenie techniczne?
Kolor służy głównie do celów organizacyjnych i identyfikacyjnych w szafie sterowniczej. Parametry elektryczne wersji czarnej są identyczne jak w przypadku innych wariantów kolorystycznych tego modelu.

3. Czy można łączyć ze sobą dwa złącza grzebieniowe?
Tak, można mostkować większą liczbę przekaźników, instalując złącza obok siebie, o ile konstrukcja gniazda na to pozwala i nie zostanie przekroczony maksymalny prąd sumaryczny 36 A.
