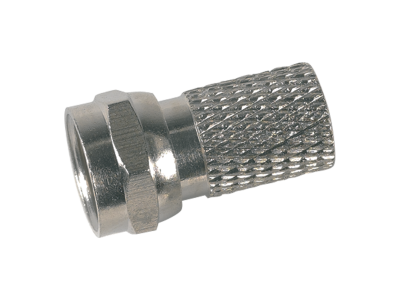

Złącze "F" nakręcane z pierścieniem gumowym dla kabla T100 (pudełko plastikowe) | 417102 Televes

Opis i Kluczowe Cechy

Złącze typu F nakręcane od renomowanego producenta Televes (model 417102) to profesjonalne rozwiązanie dedykowane do zakończeń kabli koncentrycznych, w szczególności z serii T100. Konstrukcja złącza została zoptymalizowana pod kątem zapewnienia maksymalnej integralności sygnału w instalacjach telewizji naziemnej, satelitarnej oraz kablowej. Kluczowym elementem konstrukcyjnym jest zintegrowany pierścień gumowy (o-ring), który pełni funkcję uszczelniającą, chroniąc wnętrze złącza oraz gniazda przed penetracją wilgoci, co jest krytyczne dla zachowania niskiego współczynnika tłumienia w długim okresie eksploatacji.

• Wysoka jakość materiałów: Wykonanie z odpornych na korozję stopów metali gwarantuje stabilność mechaniczną i elektryczną.
• Pierścień gumowy: Zapewnia dodatkową ochronę przed czynnikami atmosferycznymi, co czyni złącze idealnym do zastosowań zewnętrznych.
• Kompatybilność z kablem T100: Precyzyjne dopasowanie do średnicy zewnętrznej kabla T100 eliminuje ryzyko poluzowania się złącza.
• Praktyczne opakowanie: Produkt dostarczany w trwałym plastikowym pudełku, co ułatwia przechowywanie i organizację pracy instalatora.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami branżowymi Televes, co zapewnia pełną kompatybilność z systemami dystrybucji sygnału RF. Złącze spełnia wymagania dotyczące ekranowania, co minimalizuje wpływ zakłóceń elektromagnetycznych (EMI) na przesyłany sygnał. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, co potwierdza profesjonalny charakter osprzętu.

Zastosowanie

Złącze F Televes 417102 znajduje szerokie zastosowanie w profesjonalnych instalacjach teletechnicznych. Jest niezastąpione przy budowie zbiorczych instalacji antenowych (RTV/SAT), systemów monitoringu wizyjnego opartego na kablu koncentrycznym oraz w domowych instalacjach multimedialnych. Dzięki obecności uszczelki, jest szczególnie polecane do montażu przy konwerterach satelitarnych (LNB), antenach naziemnych oraz w puszkach połączeniowych narażonych na kondensację pary wodnej lub bezpośrednie opady.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie kabla: Należy precyzyjnie zdjąć izolację zewnętrzną kabla T100 na odpowiedniej długości, uważając, aby nie uszkodzić oplotu ekranującego.
• Wywinięcie oplotu: Oplot należy wywinąć na izolację zewnętrzną, dbając o to, aby żadne druciki nie stykały się z żyłą miedzianą (gorącą).
• Nakręcanie złącza: Złącze należy nakręcać zdecydowanym ruchem, aż do momentu, gdy dielektryk kabla zrówna się z wewnętrzną krawędzią złącza.
• Weryfikacja uszczelki: Przed dokręceniem do gniazda należy upewnić się, że pierścień gumowy jest prawidłowo osadzony w rowku złącza.

FAQ

• Czy złącze pasuje do innych kabli niż T100? Złącze jest optymalizowane pod wymiary kabla T100, jednak może być stosowane z innymi kablami o zbliżonej średnicy zewnętrznej i grubości dielektryka, pod warunkiem zachowania szczelności mechanicznej.
• Czy pierścień gumowy wymaga dodatkowego smarowania? Nie, pierścień jest gotowy do użycia. Należy jedynie dbać o jego czystość podczas montażu.
• Dlaczego opakowanie plastikowe jest istotne? Plastikowe pudełko chroni złącza przed uszkodzeniami mechanicznymi i zabrudzeniem w torbie narzędziowej, co jest kluczowe dla zachowania parametrów styku elektrycznego.
