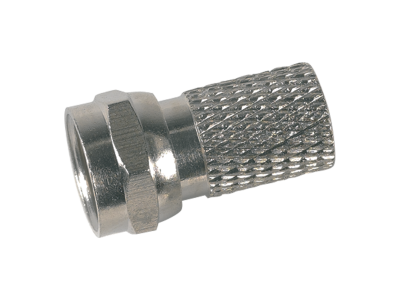

Złącze "F" nakręcane z pierścieniem gumowym dla kabla T100 (pudełko plastikowe) | 417101 Televes

Opis i Kluczowe Cechy

Złącze typu F nakręcane o numerze katalogowym 417101 to profesjonalny komponent instalacyjny od renomowanego producenta Televes, zaprojektowany z myślą o najwyższej jakości transmisji sygnałów w instalacjach telewizji naziemnej, satelitarnej oraz kablowej. Produkt został zoptymalizowany pod kątem współpracy z kablami koncentrycznymi z rodziny T100, co gwarantuje idealne dopasowanie mechaniczne i elektryczne. Kluczowym elementem konstrukcyjnym jest zintegrowany pierścień gumowy (uszczelka typu O-ring), który pełni funkcję bariery przeciwwilgociowej, chroniąc dielektryk oraz żyłę miedzianą kabla przed korozją i utlenianiem. Wykonanie z wysokiej jakości stopów metali poddanych procesowi cynkowania zapewnia niską rezystancję styku oraz doskonałe parametry ekranowania, co jest niezbędne w dobie wszechobecnych zakłóceń LTE/5G.

• Kompatybilność: Dedykowane dla przewodów o średnicy zewnętrznej odpowiadającej standardowi T100.
• Uszczelnienie: Wewnętrzny pierścień gumowy zapobiega penetracji wody do wnętrza złącza i kabla.
• Trwałość: Solidny gwint wewnętrzny ułatwia pewne nakręcanie na gniazda urządzeń aktywnych i pasywnych.
• Opakowanie: Produkt dostarczany w praktycznym plastikowym pudełku, ułatwiającym przechowywanie i transport na placu budowy.

Zgodność z Normami

Złącze Televes 417101 zostało zaprojektowane zgodnie z rygorystycznymi normami branżowymi dotyczącymi systemów dystrybucji sygnałów telewizyjnych i radiowych. Spełnia wymagania w zakresie kompatybilności elektromagnetycznej (EMC), co minimalizuje emisję promieniowania oraz podatność na zakłócenia zewnętrzne. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie wytwórczym. Precyzja wykonania gwintu jest zgodna ze standardem złączy typu F, co zapewnia pełną wymienność z osprzętem innych producentów spełniających te same normy techniczne.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach zbiorowych oraz indywidualnych. Jest idealnym rozwiązaniem do łączenia kabli koncentrycznych z takimi elementami jak: multiswitche, wzmacniacze masztowe, rozgałęźniki, odgałęźniki oraz konwertery satelitarne (LNB). Dzięki obecności uszczelki, złącze to jest szczególnie rekomendowane do połączeń zewnętrznych, gdzie występuje ryzyko kondensacji pary wodnej lub bezpośredniego kontaktu z opadami atmosferycznymi. Inżynierowie i instalatorzy wybierają ten model wszędzie tam, gdzie wymagana jest długofalowa stabilność sygnału i minimalizacja strat odbiciowych.

Wskazówki Montażowe

Prawidłowy montaż złącza nakręcanego jest kluczowy dla zachowania parametrów transmisyjnych linii. Należy postępować zgodnie z poniższymi krokami:

• Przygotowanie kabla: Za pomocą profesjonalnego ściągacza izolacji należy odsłonić żyłę środkową na długość około 8 mm oraz wywinąć oplot na zewnętrzną powłokę kabla.
• Weryfikacja: Upewnij się, że żaden drucik z oplotu nie dotyka żyły środkowej, co mogłoby spowodować zwarcie w instalacji zasilającej (np. przy zasilaniu przedwzmacniacza).
• Nakręcanie: Złącze należy nakręcać zdecydowanym ruchem na przygotowany kabel, aż do momentu, gdy dielektryk zrówna się z wewnętrzną krawędzią otworu złącza.
• Finalizacja: Po nakręceniu na gniazdo urządzenia, należy dociągnąć złącze kluczem płaskim (rozmiar 11), zachowując odpowiedni moment dokręcania, aby nie uszkodzić gwintu, ale zapewnić szczelność uszczelki.

FAQ

• Czy to złącze wymaga użycia zaciskarki? Nie, model 417101 jest złączem nakręcanym, co pozwala na szybki montaż bez użycia specjalistycznych narzędzi zaciskowych, przy zachowaniu wysokiej jakości połączenia.
• Czy pierścień gumowy wystarczy do pełnej hydroizolacji? Pierścień gumowy znacząco podnosi odporność na wilgoć, jednak w ekstremalnych warunkach pogodowych zawsze zaleca się dodatkowe zabezpieczenie połączenia kapturem gumowym lub taśmą samowulkanizującą.
• Czy złącze pasuje do kabli innych marek niż Televes? Tak, o ile parametry geometryczne kabla (średnica dielektryka i powłoki zewnętrznej) są zgodne ze standardem kabla T100.
