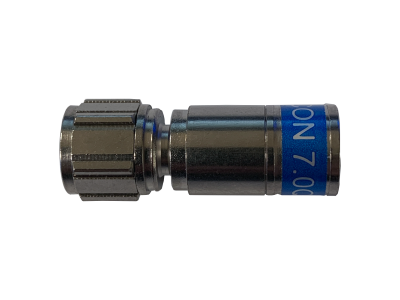

Złącze "F" kompresyjne dla kabla potrójne ekranowanego TSH (SK) (pudełko plastikowe) | 380210 Televes

Opis i Kluczowe Cechy

Złącze typu F kompresyjne Televes o numerze katalogowym 380210 to profesjonalne rozwiązanie dedykowane dla najbardziej wymagających instalacji telewizji naziemnej, satelitarnej oraz kablowej. Produkt został zaprojektowany specjalnie z myślą o współpracy z kablami koncentrycznymi o potrójnym ekranowaniu (TSH - Triple Shielded), co gwarantuje najwyższą szczelność elektromagnetyczną i minimalizację strat sygnału. Dzięki zastosowaniu technologii kompresyjnej, połączenie charakteryzuje się wyjątkową trwałością mechaniczną oraz odpornością na wyrwanie, co jest kluczowe w profesjonalnych systemach dystrybucji sygnału RF.

• Wysoka klasa ekranowania: Konstrukcja złącza zapewnia doskonałą ochronę przed zakłóceniami zewnętrznymi (LTE/5G), co jest niezbędne w nowoczesnych sieciach szerokopasmowych.
• Trwałość materiałowa: Wykonanie z wysokiej jakości stopów metali odpornych na korozję gwarantuje długowieczność instalacji nawet w trudnych warunkach środowiskowych.
• Precyzyjne dopasowanie: Złącze jest optymalizowane pod kątem impedancji 75 Ohm, co minimalizuje współczynnik odbicia (Return Loss).
• Praktyczne opakowanie: Produkt dostarczany jest w wytrzymałym plastikowym pudełku, które ułatwia przechowywanie i chroni złącza przed zabrudzeniem na placu budowy.

Zgodność z Normami

Złącze kompresyjne Televes 380210 spełnia rygorystyczne normy branżowe dotyczące komponentów pasywnych w sieciach HFC oraz systemach SMATV. Produkt jest zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji. Wysoka skuteczność ekranowania odpowiada wymaganiom Klasy A+, co pozwala na stosowanie złącza w instalacjach o wysokim zagęszczeniu sygnałów cyfrowych, gdzie kluczowe jest zachowanie wysokiego odstępu sygnału od szumu (SNR).

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach teletechnicznych. Jest idealnym wyborem dla:

• Instalacji zbiorczych RTV/SAT w budownictwie wielorodzinnym, gdzie wymagana jest najwyższa niezawodność.
• Sieci telewizji kablowej (CATV) wykorzystujących kable o potrójnym ekranowaniu dla zapewnienia stabilnego transferu danych w standardzie DOCSIS.
• Systemów monitoringu wizyjnego (CCTV) opartych na kablu koncentrycznym, gdzie czystość sygnału wizyjnego jest priorytetem.
• Indywidualnych instalacji domowych Premium, w których użytkownik stawia na bezkompromisową jakość odbioru kanałów 4K i 8K.

Wskazówki Montażowe

Aby zapewnić pełną funkcjonalność i parametry złącza, należy przestrzegać następujących zasad montażu:

• Przygotowanie kabla: Należy użyć profesjonalnego ściągacza izolacji, aby precyzyjnie odsłonić żyłę środkową oraz oplot, nie uszkadzając przy tym warstw ekranujących.
• Ułożenie oplotu: W przypadku kabli TSH, należy zwrócić szczególną uwagę na prawidłowe wywinięcie zewnętrznej warstwy oplotu, aby zapewnić optymalny kontakt elektryczny z korpusem złącza.
• Proces kompresji: Do zaciśnięcia złącza należy używać wyłącznie dedykowanych prasek kompresyjnych Televes lub narzędzi uniwersalnych wysokiej klasy, które gwarantują równomierny docisk na całym obwodzie.
• Kontrola wzrokowa: Po kompresji należy upewnić się, że dielektryk kabla ściśle przylega do wewnętrznej tulei złącza, a żyła środkowa wystaje na odpowiednią długość (ok. 2-3 mm poza krawędź nakrętki).

FAQ

Czy złącze 380210 pasuje do standardowych kabli RG6?
Złącze jest zoptymalizowane pod kable o potrójnym ekranowaniu (TSH). Choć fizycznie może pasować na niektóre standardowe kable RG6, najlepsze parametry mechaniczne i elektryczne uzyskuje się stosując kable o wzmocnionej strukturze ekranu, do których zostało zaprojektowane.

Czy do montażu wymagane są specjalistyczne narzędzia?
Tak, jest to złącze kompresyjne, co oznacza, że do jego poprawnej instalacji niezbędna jest praska kompresyjna. Montaż ręczny bez narzędzia nie zapewni szczelności ani trwałości połączenia.

Dlaczego opakowanie plastikowe jest istotne?
Plastikowe pudełko chroni precyzyjne gwinty oraz wnętrze złączy przed kurzem, wilgocią i uszkodzeniami mechanicznymi podczas transportu w torbie narzędziowej instalatora, co bezpośrednio wpływa na jakość styku elektrycznego.
