Złącze EPIC POWERLOCK A6 S N/BL BP M12 (1) | 44420278 Lapp Kabel

Opis i Kluczowe Cechy

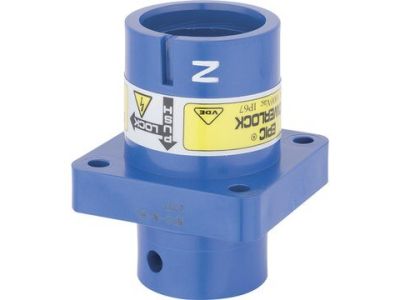

Złącze EPIC POWERLOCK A6 S N/BL BP M12 (symbol 44420278) to pulpitowa obudowa gniazda z systemu EPIC® POWERLOCK, przeznaczona do zastosowań zewnętrznych. Zaprojektowane do pracy z nieekranowanymi żyłami pojedynczymi o przekroju od 50 mm² do 120 mm² i prądzie do 400 A (zarówno prąd stały, jak i przemienny). Po prawidłowym podłączeniu osiąga klasę ochrony IP67 – zapewnia szczelność przed pyłem i wodą.

• Przekrój przewodów 50–120 mm²: Kompatybilne z grubymi przewodami zasilającymi, stosowanymi w instalacjach trójfazowych, systemach zasilania awaryjnego i układach dla silników elektrycznych.
• Prąd znamionowy do 400 A: Wysoka obciążalność prądowa dla zasilania ruchomego i stacjonarnego, generatorów oraz systemów magazynowania energii.
• Klasa ochrony IP67: Odporność na kurz i zanurzenie w wodzie – idealne rozwiązanie do zastosowań zewnętrznych, w tym na statkach żeglugi śródlądowej.
• Wytrzymałe tworzywo PBT: Wysoka stabilność mechaniczna i odporność na warunki atmosferyczne, zapewniająca długą żywotność złącza.
• Łatwy montaż 4 śrubami: Szybkie i pewne mocowanie, redukujące czas instalacji w porównaniu z tradycyjnymi rozwiązaniami.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich, w tym VDE 0100-730 dla połączeń uziemiających w pojazdach żeglugi śródlądowej. Posiada certyfikację CE i jest zgodne z normami dotyczącymi ochrony przeciwprzepięciowej oraz odporności mechanicznej.

Zastosowanie

Złącze EPIC POWERLOCK A6 S N/BL BP M12 znajduje zastosowanie w instalacjach wymagających wysokiej obciążalności prądowej i szczelności, zarówno w środowisku przemysłowym, jak i morskim.

• Zasilanie ruchome i stacjonarne w przemyśle ciężkim – maszyny, agregaty prądotwórcze, systemy magazynowania energii.
• Instalacje na statkach żeglugi śródlądowej oraz w portach – zgodność z normami morskimi.
• Podłączenie silników elektrycznych o wysokim poborze prądu, układów chłodniczych i klimatyzacyjnych.
• Systemy zasilania awaryjnego zasilane z generatorów lub baterii – niezawodne połączenie nawet w trudnych warunkach.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złącze mocuje się 4 śrubami do odpowiednio przygotowanej powierzchni. Po podłączeniu przewodów (zgodnie z oznaczeniami kolorystycznymi) należy dokręcić nakrętki, aby zapewnić klasę ochrony IP67. Styk typu źródło (BP) oraz gwint M12 należy dobrać oddzielnie. Upewnić się, że średnica otworu montażowego i grubość materiału nie przekraczają dopuszczalnych wartości.

FAQ

• Czy złącze nadaje się do pracy w warunkach morskich? Tak, złącze jest zgodne z normą VDE 0100-730 dla instalacji w pojazdach żeglugi śródlądowej, co potwierdza jego przydatność w środowiskach wilgotnych i narażonych na działanie wody.
• Jaki jest maksymalny prąd znamionowy złącza? Złącze obsługuje prąd do 400 A zarówno dla prądu stałego, jak i przemiennego, co czyni je odpowiednim do zasilania dużych odbiorników.
• Czy złącze wymaga dodatkowej uszczelki do osiągnięcia IP67? Tak, klasa ochrony IP67 jest osiągana dopiero po prawidłowym podłączeniu przewodów i dokręceniu wszystkich elementów. Stosowanie odpowiednich styków i osłon jest niezbędne.
