Złącze EPIC POWERLOCK A6 S L2/BK BP M12 (1) | 44420280 Lapp Kabel

Opis i Kluczowe Cechy

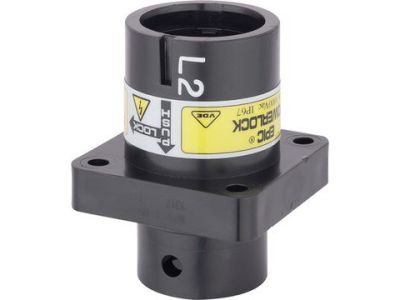

Złącze EPIC POWERLOCK A6 S L2/BK M12 (symbol 44420280) w obudowie pulpitowej to wysokoprądowe rozwiązanie do łączenia przewodów o przekroju od 50 mm² do 120 mm². Przeznaczone do pracy w środowiskach zewnętrznych, zapewnia niezawodne połączenia w układach trójfazowych i prądu stałego o maksymalnym obciążeniu 400 A. Wykonane z wytrzymałego tworzywa PBT gwarantuje stabilność mechaniczną i odporność na warunki atmosferyczne.

• Obudowa pulpitowa (typ A6): Umożliwia proste i pewne mocowanie do powierzchni, z dostępem do 4 śrub mocujących – stabilna konstrukcja nawet przy dużych obciążeniach mechanicznych.
• Przyłącze gwintowane M12: Standardowe rozwiązanie kompatybilne z szerokim zakresem wtyków i złącz, ułatwiające montaż i późniejszą eksploatację.
• Zakres przekrojów 50–120 mm²: Obsługuje grubościenne przewody, zapewniając niskie straty mocy i ciepła podczas przesyłu energii.
• Klasa ochrony IP67 po montażu: Odporność na kurz i wodę pod ciśnieniem – niezawodna praca w trudnych warunkach zewnętrznych.
• Zastosowania trójfazowe i prąd stały do 400 A: Uniwersalność dla silników, systemów chłodzenia, zasilaczy awaryjnych oraz generatorów.

Zgodność z Normami

Złącze spełnia wymagania normy DIN VDE 0100-730 dotyczącej elektrycznych połączeń uziemiających w pojazdach żeglugi śródlądowej. Zastosowane tworzywo PBT oraz konstrukcja zostały zweryfikowane przez VDE, potwierdzając wysoką jakość i bezpieczeństwo użytkowania. Produkt posiada oznakowanie CE.

Zastosowanie

Złącze EPIC POWERLOCK A6 S L2/BK M12 przeznaczone jest do trwałych i bezpiecznych połączeń przewodów w aplikacjach wymagających wysokiej obciążalności prądowej i odporności na środowisko zewnętrzne.

• Zasilanie ruchome i stacjonarne w systemach przemysłowych oraz maszynach.
• Podłączenie urządzeń chłodniczych i klimatyzacyjnych o dużym poborze mocy.
• Systemy zasilania awaryjnego z generatorów lub baterii akumulatorowych.
• Instalacje w transporcie morskim i żegludze śródlądowej – zgodność z normą DIN VDE 0100-730.
• Zasilanie silników elektrycznych o wysokim momencie obrotowym.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Obudowę pulpitową należy zamocować na płaskiej, stabilnej powierzchni za pomocą 4 śrub (moment dokręcania zgodny z dokumentacją). Przewód o odpowiednim przekroju (50–120 mm²) wprowadzić przez otwór, usunąć izolację, a żyły umieścić w przyłączu M12. Zapewnić odpowiedni docisk, aby uniknąć przegrzewania. Po zamontowaniu złącze osiąga klasę ochrony IP67 – należy upewnić się, że uszczelnienie jest prawidłowe. W przypadku stosowania w środowisku mokrym dodatkowo zabezpieczyć miejsce styku odpowiednimi środkami ochronnymi.

FAQ

• Czy złącze nadaje się do pracy w środowisku mokrym? Tak – po prawidłowym montażu osiąga klasę ochrony IP67, co zapewnia odporność na kurz i wodę pod ciśnieniem. Zalecane jest dodatkowe zabezpieczenie w miejscach częstego kontaktu z wilgocią.
• Jakie są maksymalne parametry prądowe złącza? Złącze obsługuje prąd stały i trójfazowy do 400 A, co czyni je odpowiednim do zasilania mocnych odbiorników.
• Czy złącze jest kompatybilne z ekranowanymi przewodami? Produkt przeznaczony jest do pracy z nieekranowanymi żyłami pojedynczymi. W przypadku przewodów ekranowanych należy zastosować dodatkowe osłony lub adaptery.
