Złącze EPIC MHS 3 CM | 44423214 Lapp Kabel

Opis i Kluczowe Cechy

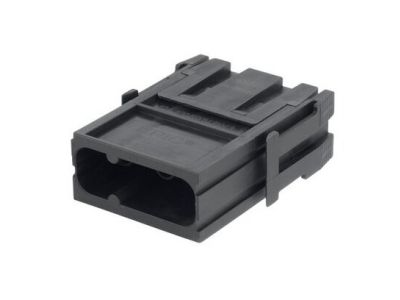

Złącze modułowe EPIC MHS 3 CM (symbol 44423214) to trójstykowe rozwiązanie z zaciskiem zagniatanym, przeznaczone do modułowych systemów EPIC® MH. Maksymalna obciążalność prądowa wynosi 40 A zgodnie z normą IEC, co umożliwia zasilanie odbiorników o średnim poborze mocy. Konstrukcja zapewnia szybkie i pewne zamknięcie w ramie modułowej dzięki słyszalnemu kliknięciu, eliminując ryzyko błędnego montażu.

• 3 styki zasilające: Umożliwiają podłączenie trzech przewodów o przekroju od 1.5 mm² do 10 mm², dostosowując się do różnych aplikacji instalacyjnych.
• Zacisk zagniatany: Tworzy połączenie odporne na wibracje, eliminując ryzyko luzowania się styku i zapewnia maksymalną ochronę połączenia przewód-zacisk.
• Max prąd 40 A: Spełnia wymagania dla zasilania urządzeń i maszyn w zastosowaniach przemysłowych, maszynowych oraz transportowych.
• Modułowa konstrukcja: Łatwe w montażu w standardowych ramach EPIC® MH, kompatybilne z innymi złączami rynkowymi dzięki jednolitemu systemowi modułowemu.
• Zgodność z normami przeciwpożarowymi: Zapewnia bezpieczeństwo w aplikacjach wymagających spełnienia zestawów wymagań R22 i R23 zgodnych z DIN EN 45545-2:2016-02 (poziomy HL1-HL3).

Zgodność z Normami

Złącze spełnia wymogi normy IEC dla obciążalności prądowej (40 A) oraz standardy bezpieczeństwa przeciwpożarowego zgodne z DIN EN 45545-2:2016-02 (zestawy wymagań R22 i R23, poziomy HL1-HL3). Posiada certyfikat UL, co umożliwia stosowanie na rynku północnoamerykańskim.

Zastosowanie

Złącze EPIC MHS 3 CM przeznaczone jest do profesjonalnych aplikacji przemysłowych, maszynowych oraz transportowych, gdzie wymagana jest modułowa konstrukcja i wysoka odporność na wibracje.

• Podłączenie zasilania w maszynach przemysłowych i urządzeniach produkcyjnych.
• Zasilanie obwodów w pojazdach szynowych (tabor kolejowy) zgodnie z wymogami normy DIN EN 45545-2.
• Montaż w modułowych rozdzielnicach i szafach sterowniczych z systemem EPIC® MH lub kompatybilnymi.
• Stosowanie w aplikacjach wymagających certyfikacji UL (rynek północnoamerykański).

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Zacisk zagniatany wymaga użycia odpowiedniego narzędzia (zaciskarka) do uzyskania połączenia o wysokiej jakości. Przed montażem sprawdź kompatybilność z ramą modułową i upewnij się, że przekrój przewodu mieści się w zakresie 1.5-10 mm². Złącze zamyka się w ramie modułowej z słyszalnym kliknięciem – potwierdza to prawidłowy montaż. Unikaj nadmiernego dokręcania elementów mocujących.

FAQ

• Do jakich ram modułowych pasuje złącze MHS 3 CM? Złącze zaprojektowano do systemu EPIC® MH, ale dzięki modułowej konstrukcji jest kompatybilne z innymi standardowymi ramami modułowymi o odpowiednich wymiarach.
• Czy złącze nadaje się do zastosowań zewnętrznych? Nie – produkt przeznaczony jest do stosowania wewnątrz suchych pomieszczeń lub osłoniętych obudów maszyn. Stopień ochrony IP nie został określony w danych.
• Jakie narzędzie jest wymagane do montażu zacisku zagniatanego? Do wykonania połączenia konieczna jest zaciskarka do żył zagniatanych o odpowiednim rozmiarze do zakresu 1.5-10 mm². Specyfikacja narzędzia znajduje się w dokumentacji technicznej producenta.
