Złącze EPIC KIT H-BE 6 BS SGR-LB M20 | 75009638 Lapp Kabel

Opis i Kluczowe Cechy

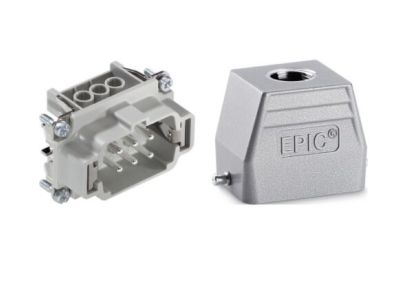

Złącze EPIC KIT H-BE 6 BS SGR-LB M20 (symbol 75009638) to zestaw gniazd polowych w obudowie cokołowej z gwintem M20, przeznaczony do szybkiego i pewnego podłączania sześciu przewodów fazowych oraz przewodu ochronnego (PE). Charakterystyczna konstrukcja z wbudowaną tuleją gwintową ułatwia montaż i zapewnia szczelność połączenia z osłoną kablową.

• Gwint M20: Standardowy wymiar umożliwiający montaż w większości obudów i osłon kablowych z otworami o tym rozmiarze.
• 6+PE konfiguracja: Sześć gniazd fazowych i jedno gniazdo ochronne PE – optymalne rozwiązanie dla obwodów trójfazowych z uziemieniem.
• Obudowa cokołowa: Umożliwia montaż w płaszczyźnie ściany lub obudowy, zapewniając stabilność mechaniczną i estetyczny wygląd instalacji.
• Zestawowa konstrukcja: Wszystkie niezbędne elementy (gniazda, tuleje, uszczelki) są dostarczane w jednym pakiecie, eliminując ryzyko błędnego doboru komponentów.
• Szybki montaż: Prosta instalacja dzięki predefiniowanej konstrukcji i zintegrowanej tulei gwintowej – oszczędność czasu podczas prac instalacyjnych.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich dotyczących instalacji elektrycznych niskiego napięcia oraz posiada oznakowanie CE. Przeznaczone do stosowania w instalacjach zgodnych z normami VDE i IEC w zakresie bezpieczeństwa połączeń.

Zastosowanie

Złącze EPIC KIT H-BE 6 BS SGR-LB M20 przeznaczone jest do instalacji wymagających pewnego i szczelnego połączenia sześciu przewodów fazowych z uziemieniem. Idealne do stosowania w środowiskach przemysłowych, maszynach oraz rozdzielnicach, gdzie liczy się niezawodność i trwałość połączeń.

• Podłączanie obwodów trójfazowych w maszynach przemysłowych i urządzeniach.
• Instalacje w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Mocowanie punktów zasilania w obudowach o otworach M20.
• Wyposażenie stanowisk testowych i prototypowych, gdzie wymagana jest elastyczność w konfiguracji połączeń.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w instalacji. Wkręcić tuleję gwintową M20 w przygotowany otwór w obudowie, wprowadzić przewody fazowe i ochronny do odpowiednich gniazd, następnie dokręcić uszczelkę i nakrętkę mocującą. Upewnić się, że średnica przewodów jest zgodna z możliwościami gniazd. Po montażu sprawdzić szczelność połączenia i brak luzów mechanicznych.

FAQ

• Czy złącze jest przeznaczone do zastosowań zewnętrznych? Złącze nie posiada określonego stopnia ochrony IP w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub pod osłoną zabezpieczającą przed wilgocią.
• Jakie przewody można podłączyć do gniazd 6+PE? Maksymalny przekrój przewodów nie został określony w danych produktu – sprawdź dokumentację techniczną lub etykietę na złączu.
• Czy zestaw zawiera uszczelki i nakrętki? Tak, wszystkie niezbędne elementy montażowe (tuleja gwintowa, uszczelki, nakrętki) są dostarczane w zestawie EPIC KIT H-BE 6 BS SGR-LB M20.
