Złącze EPIC K 4/0 BS | 44424042 Lapp Kabel

Opis i Kluczowe Cechy

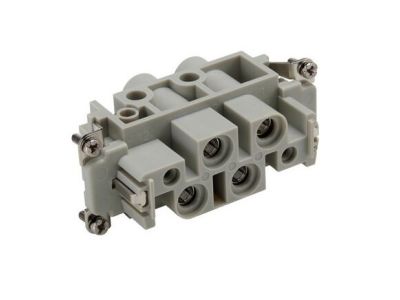

Złącze EPIC K 4/0 BS (numer katalogowy 44424042) to wkład z zaciskiem śrubowym zaprojektowany do profesjonalnych zastosowań w instalacjach elektrycznych i systemach sterowania. 4 styki (4+PE) o rozmiarze konstrukcyjnym 16B zapewniają niezawodne połączenia dla przewodów o przekroju od 1,5 mm² do 16 mm². Wysoka trwałość mechaniczna i izolacyjność styku gwarantują bezpieczeństwo nawet w ciężkich warunkach przemysłowych.

• 4 styki + uziemienie (4+PE): Umożliwia podłączenie czterech przewodów fazowych i uziemienia w jednym złączu, redukując liczbę potrzebnych elementów i upraszczając okablowanie.
• Zakres napięcia 830V AC/DC: Kompatybilność z szerokim spektrum napięć, zgodnie z normami IEC, zapewnia uniwersalność w instalacjach przemysłowych i energetycznych.
• Prąd znamionowy 80A: Wysoka obciążalność prądowa pozwala na stosowanie w systemach o wysokim zapotrzebowaniu mocy, takich jak maszyny przemysłowe czy instalacje odnawialnych źródeł energii.
• Przekrój przewodów 1,5–16 mm²: Elastyczność w doborze przewodów – od cienkich kabli sygnałowych po grube przewody zasilające.
• Styki izolowane z poliwęglanu: Materiał zapewnia wysoką odporność mechaniczną i termiczną, a izolacja styku minimalizuje ryzyko zwarć i porażeń prądem.

Zgodność z Normami

Złącze spełnia wymagania normy IEC 60947-7-1 dotyczącej niskonapięciowych aparatów łączeniowych i sterowniczych. Został zaprojektowane zgodnie z międzynarodowymi standardami jakości, co potwierdza jego niezawodność w zastosowaniach przemysłowych i energetycznych.

Zastosowanie

Złącze EPIC K 4/0 BS przeznaczone jest do stosowania w systemach wymagających niezawodnych i bezpiecznych połączeń elektrycznych.

• Budowa maszyn i urządzeń przemysłowych – jako połączenie zasilania i sygnałów sterujących.
• Systemy sterowania i automatyki – do łączenia czujników, sterowników i innych komponentów.
• Instalacje energetyczne, w tym odnawialne źródła energii (fotowoltaika, elektrownie wiatrowe) – ze względu na wysoką trwałość i odporność na warunki środowiskowe.
• Szafy sterownicze i rozdzielnice – jako kompaktowe rozwiązanie do organizacji okablowania.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Zaciski śrubowe należy dokręcać przy użyciu odpowiedniego momentu obrotowego (zgodnie z wytycznymi producenta), aby zapewnić pewny kontakt elektryczny i uniknąć uszkodzeń mechanicznych. Przewody należy oczyścić z izolacji, upewniając się, że żyły są odpowiednio wprowadzone do zacisków. Złącze powinno być montowane w suchym i wentylowanym miejscu, z dala od źródeł ciepła.

FAQ

• Czy złącze EPIC K 4/0 BS jest kompatybilne z innymi systemami złącz? Tak, rozmiar konstrukcyjny 16B gwarantuje kompatybilność z większością standardowych systemów złączowych stosowanych w szafach sterowniczych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do złącza? Złącze umożliwia podłączenie przewodów o maksymalnym przekroju 16 mm², co pozwala na stosowanie zarówno przewodów sygnałowych, jak i zasilających.
• Czy złącze może być stosowane w środowisku zewnętrznym? Złącze nie posiada określonego stopnia ochrony IP w dostępnych danych. Zaleca się stosowanie w suchych pomieszczeniach lub w obudowach zapewniających odpowiednią ochronę przed czynnikami zewnętrznymi.
